Douane code
84.123.900
Land van oorsprong
DE
EAN code
4052568213473
Artikelnummer Festo
566208
Type

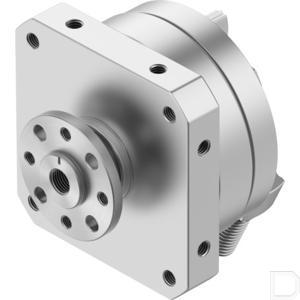

Zwenkaandrijving DSM
Werking
dubbelwerkend
Constructieve opbouw
Zwenkvleugel
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden met vaste aanslag
Bevestigingstype
met inwendige schroefdraad
Dempingshoek
7.5
Instelbereik zwenkhoek
0:246
Zwenkhoek
0:246
Fijnafstelling
-6
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Productgewicht
740
Toegestaan massatraagheidsmoment
0.045
Max. zwenkfrequentie bij 6 bar
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Symbool
991265
Bouwgrootte
25
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Max. aanslagkracht
320
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Max. radiaalkracht
120
Max. axiaalkracht
50
Bedrijfsdruk
0.15:1
Theoretisch draaimoment bij 6 bar
5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Toelaatbare stopradius
21
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
TPE-U(PU)
Materiaal aandrijfas
Staal:Vernikkeld
Herhaalnauwkeurigheid
0.1
