Omgevingstemperatuur bereik
0°C <> +60°C
Omgevingstemperatuur
0 + 60ºC
Montagepositie
willekeurig
Douane code
84.123.900
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Demping hoek
0,5
Cilinderboring (mm)
10
Diameter cilinderhuis D8 (mm)
46,4
Cilinder vierkant (mm)
47
Ontwerp structuur
Roterende vaan
Afstand, persluchtaansluitingen, hart op hart (mm)
15,9
Afstand L2 (mm)
19,6
Hartafstand, montageboringen (mm)
38
EAN code
4052568146313
Festo artikelnr.
185942
Lengte zuigerstang achterste cilinder (mm)
28,2
Fabrikant productnaam

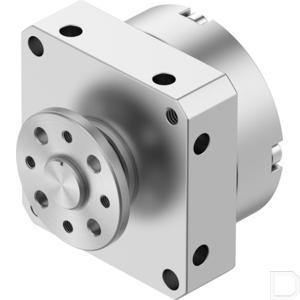

DSM-10-240-P-FW
Materiaal aandrijfas
Hooggelegeerd staal, niet corrosief
Materiaal afdichtingen
TPE-U(PU)
Materiaal behuizing
Aluminium; Geanodiseerd
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. toelaatbare axiaallast (N)
10
Max. toelaatbaar massatraagheidsmoment (kgm2)
0,2x10-4
Max. toelaatbare radiaallast (N)
30
Max. zwenkfrequentie bij 6 bar
3
Wijze van bediening
double-acting
Montage
with internal (female) thread
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
DSM-10-240-P-FW
Eenheid
Per stuk
Toelaatbaar massatraagheidsmoment
0,0026 kgm2
Pneumatische aansluiting
M3
Positie detectie
Nee
Product gewicht
150
Maat
10
Hoekverdraaiing (°)
240
Hoekinstelling van / tot (°)
0 - 240
Theoretisch koppel bij 6 bar (Nm)
0,85
Draaimoment bij 6 bar (NM)
0,85
Totale lengte cilinderhuis (mm)
28,4
Totale lengte (mm)
76
Gewicht (g)
193
Werkdruk (bar)
2,5 - 8 bar
Werkdruk min. max. (bar)
2.5…8
