Omgevingstemperatuur bereik
0°C <> +60°C
Omgevingstemperatuur
0 + 60ºC
Montagepositie
willekeurig
Douane code
84.123.900
Land van oorsprong
DE
Demping hoek
0
Cilinderboring (mm)
10
Diameter cilinderhuis D8 (mm)
46,4
Cilinder vierkant (mm)
47
Ontwerp structuur
Roterende vaan
Afstand, persluchtaansluitingen, hart op hart (mm)
15,9
Hartafstand, montageboringen (mm)
38
Afstand L2 (mm)
11,6
EAN code
4052568146368
Festo artikelnr.
185947
Graad van fijnafstelling
- 5
Lengte zuigerstang achterste cilinder (mm)
19,5

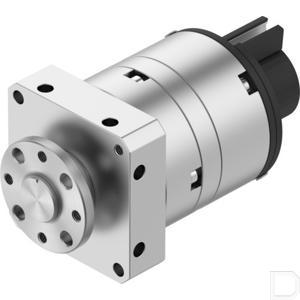

Fabrikant productnaam
DSM-10-240-P-A-FF-FW
Materiaal aandrijfas
Hooggelegeerd staal, niet corrosief
Materiaal afdichtingen
TPE-U(PU)
Materiaal behuizing
Aluminium; Geanodiseerd
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. toelaatbare axiaallast (N)
10
Max. toelaatbaar massatraagheidsmoment (kgm2)
0,2x10-4
Max. toelaatbare radiaallast (N)
30
Max. zwenkfrequentie bij 6 bar
3
Wijze van bediening
double-acting
Montage
with internal (female) thread
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
DSM-10-240-P-A-FF-FW
Eenheid
Per stuk
Toelaatbaar massatraagheidsmoment
0,0026 kgm2
Zuigerstang diameter (mm)
10
Pneumatische aansluiting
M3
Positie detectie
voor naderingsschakelaar
Product gewicht
265
Rotatiehoek aanpassing
0 - 200 deg
Maat
10
Hoekverdraaiing (°)
240
Hoekinstelling van / tot (°)
0 - 200
Theoretisch koppel bij 6 bar (Nm)
0,85
Draaimoment bij 6 bar (NM)
0,85
Totale lengte cilinderhuis (mm)
28,4
Totale lengte (mm)
83
Gewicht (g)
332
Werkdruk (bar)
2,5 - 8 bar
Werkdruk min. max. (bar)
2.5…8
