Douane code
84.123.900
Land van oorsprong
DE
EAN code
4052568265168
Artikelnummer Festo
2536488
Type

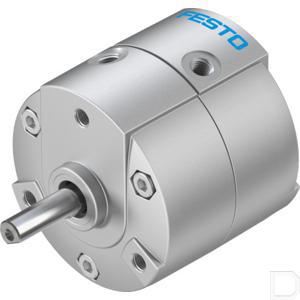

Zwenkaandrijving DRVS
Werking
dubbelwerkend
Varianten
Spie-as
Constructieve opbouw
Zwenkvleugel
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
met inwendige schroefdraad
Dempingshoek
0.5
Zwenkhoek
0:180
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Productgewicht
152
Toegestaan massatraagheidsmoment
0.005
Max. zwenkfrequentie bij 6 bar
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991265
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Bouwgrootte
12
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. aanslagkracht
90
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Max. radiaalkracht
25
Max. axiaalkracht
20
Bedrijfsdruk
0.25:0.8
Theoretisch draaimoment bij 6 bar
1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Toelaatbare stopradius
15
Materiaal behuizing
Persgegoten aluminium, gelakt
Materiaal afdichtingen
TPE-U(PU)
Materiaal aandrijfas
Hooggelegeerd roestvast staal
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb X
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T120°C Db X
Ex-omgevingstemperatuur
0°C <= Ta <= +60°C
Herhaalnauwkeurigheid
1
