Douane code
84.123.900
Land van oorsprong
IT
EAN code
4052568208899
Artikelnummer Festo
561696
Type

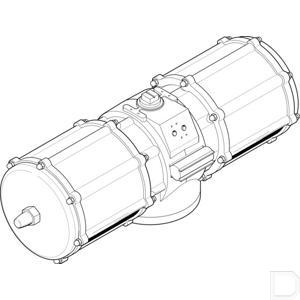

Zwenkaandrijving DAPS
Werking
Enkelwerkend
Constructieve opbouw
Juk-kinematica
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Positiedetectie
zonder
Demping
Geen demping
Zwenkhoek
90
Inbouwpositie
Willekeurig
Bedrijfsdruk
5.6:8.4
Productgewicht
183000
Max. zwenkfrequentie bij 6 bar
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991266
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Aanwijzing bij het draaimoment
Het bedrijfsdraaimoment van de aandrijving mag niet hoger zijn dan het in de norm ISO 5211 vermelde maximaal toegestane draaimoment, gerelateerd aan de grootte van de bevestigingsflens en de koppeling.
Safety Integrity Level (SIL)
tot SIL 2 Low Demand mode
Bedrijfsdruk
0.56:0.84
Draaimoment bij nominale bedrijfsdruk en 50° zwenkhoek
2000
Draaimoment bij nominale bedrijfsdruk en 90° zwenkhoek
2666
Veerretourmoment bij zwenkhoek 0°
2666
Veerretourmoment bij zwenkhoek 50°
2000
Veerretourmoment bij zwenkhoek 90°
4000
Asaansluiting diepte
58
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Nominale bedrijfsdruk
0.56
Aansluitdruk voor veersterkte
0.56
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Materiaal deksel
Aluminium kneedlegering
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
FPM:NBR:PUR
Bouwgrootte aandrijfmechanisme
4000
Sluitrichting
Rechtssluitend
Norm aansluiting op armatuur
ISO 5211
Flensgatenpatroon
F25
Asaansluiting
T55
Verstelbereik eindpositie bij 0°
-5:5
Verstelbereik eindpositie bij nominale zwenkhoek
85:95
Luchtverbruik bij 6 bar per cyclus 0°-nominale zwenkhoek-0°
203.7
Ventielaansluiting volgens norm
VDI/VDE 3845 (NAMUR)
Draaimoment bij nominale bedrijfsdruk en 0° zwenkhoek
4000
Nominale bedrijfsdruk
5.6
Veersterkte
4
Aansluitdruk voor veersterkte
5.6
Materiaal as
hooggelegeerd staal
Materiaal schroeven
hooggelegeerd staal
Materiaalnummer as
1.4305
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T6...T3 Gb X
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T85°C...T200°C Db X
Ex-omgevingstemperatuur
-20°C <= Ta <= +60°C
Certificaat instantie van afgifte
TÜV Nord 212170801
