Douane code
84.123.900
Land van oorsprong
IT
EAN code
4052568257019
Artikelnummer Festo
8005052

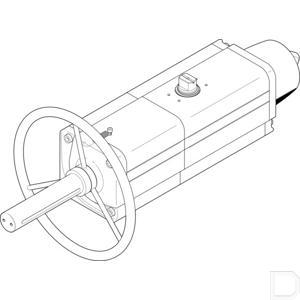

Type
Zwenkaandrijving DAPS
Werking
Enkelwerkend
Constructieve opbouw
Juk-kinematica
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/4
Positiedetectie
zonder
Demping
Geen demping
Zwenkhoek
92
Inbouwpositie
Willekeurig
Bedrijfsdruk
3.5:8.4
Productgewicht
28100
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991266
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Safety Integrity Level (SIL)
tot SIL 2 High Demand mode:tot SIL 2 Low Demand mode
Bedrijfsdruk
0.35:0.84
Draaimoment bij nominale bedrijfsdruk en 50° zwenkhoek
330
Draaimoment bij nominale bedrijfsdruk en 90° zwenkhoek
500
Veerretourmoment bij zwenkhoek 0°
200
Veerretourmoment bij zwenkhoek 50°
150
Veerretourmoment bij zwenkhoek 90°
300
Asaansluiting diepte
38.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Aanwijzing bij het verstelbereik van de einsposities
Naar keuze een eindpositie verstelbaar
Nominale bedrijfsdruk
0.56
Aansluitdruk voor veersterkte
0.35
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Materiaal deksel
Aluminium kneedlegering
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
FPM:NBR:PUR
Bouwgrootte aandrijfmechanisme
480
Sluitrichting
Rechtssluitend
Norm aansluiting op armatuur
ISO 5211
Flensgatenpatroon
F10:F12
Asaansluiting
T36
Luchtverbruik bij 6 bar per cyclus 0°-nominale zwenkhoek-0°
19.6
Ventielaansluiting volgens norm
VDI/VDE 3845 (NAMUR)
Draaimoment bij nominale bedrijfsdruk en 0° zwenkhoek
600
Nominale bedrijfsdruk
5.6
Veersterkte
2
Aansluitdruk voor veersterkte
3.5
Materiaal as
hooggelegeerd staal
Materiaal schroeven
hooggelegeerd staal
Materiaalnummer as
1.4305
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T6...T3 Gb X
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T85°C...T200°C Db X
Ex-omgevingstemperatuur
-20°C <= Ta <= +60°C
Certificaat instantie van afgifte
TÜV Nord 212170801
