Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568228262
Artikelnummer Festo
1187962
Werking
dubbelwerkend
Constructieve opbouw
Zwenkaandrijving:met parallelgrijper en grijperaandrijving
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Demping
Elastische dempingsringen/-platen aan beide zijden met vaste aanslag
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:Met zwaluwstaartgroef
Instelbereik zwenkhoek
0:210
Zwenkhoek
210
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
1260
Grijpkracht per grijpklauw bij 6 bar sluiten
84
Grijpkracht per grijpklauw bij 6 bar openen
96
Max. werkfrequentie grijper
4
Max. zwenkfrequentie bij 6 bar
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.015
Symbool
991893
Bouwgrootte
20
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Slag per grijpklauw
7
Max. kracht aan de grijpklauw Fz statisch
250
Max. moment aan de grijpklauw Mx statisch
22
Max. moment aan de grijpklauw My statisch
22
Max. moment aan de grijpklauw Mz statisch
22
Min. openingstijd bij 6 bar
60
Min. sluittijd bij 6 bar
70
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Demping zwenkaandrijving
Elastische dempingsringen/-platen aan beide kanten, eindposities instelbaar, met vaste aanslag
Positiedetectie zwenkaandrijving
Met naderingssensor
Positiedetectie grijper
Met naderingssensor
Fijnafstelling zwenkaandrijving
-6
Totale grijpkracht bij 6 bar openen
192
Totale grijpkracht bij 6 bar sluiten
168
Max. massa per externe grijpvinger
100
Herhaalnauwkeurigheid van de zwenkhoek
0.02
Theoretisch draaimoment bij 6 bar
2.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Max. Massa per externe grijpvinger, gesmoord
100
Instelbereik demper
2.8
Materiaal deksel
Aluminium:POM
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal aandrijfas
Staal
Type

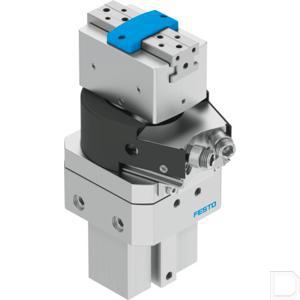

Zwaaigrijpeenheid HGDS
