Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568228248
Artikelnummer Festo
1187960
Type

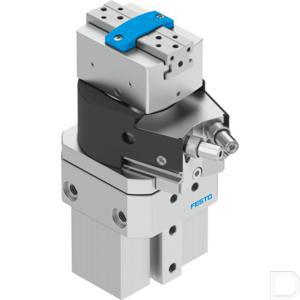

Zwaaigrijpeenheid HGDS
Werking
dubbelwerkend
Constructieve opbouw
Zwenkaandrijving:met parallelgrijper en grijperaandrijving
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Demping
Schokdemper aan beide zijden, zelfinstellend, met metalen vaste aanslag
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:Met zwaluwstaartgroef
Instelbereik zwenkhoek
0:210
Zwenkhoek
210
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
730
Grijpkracht per grijpklauw bij 6 bar sluiten
51
Grijpkracht per grijpklauw bij 6 bar openen
58
Max. werkfrequentie grijper
4
Max. zwenkfrequentie bij 6 bar
1.5
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.01
Symbool
991893
Bouwgrootte
16
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Slag per grijpklauw
4.5
Max. kracht aan de grijpklauw Fz statisch
150
Max. moment aan de grijpklauw Mx statisch
11
Max. moment aan de grijpklauw My statisch
11
Max. moment aan de grijpklauw Mz statisch
11
Min. openingstijd bij 6 bar
40
Min. sluittijd bij 6 bar
60
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Demping zwenkaandrijving
Schokdemper aan beide zijden
Positiedetectie zwenkaandrijving
Met naderingssensor
Positiedetectie grijper
Met naderingssensor
Fijnafstelling zwenkaandrijving
-2.5
Totale grijpkracht bij 6 bar openen
116
Totale grijpkracht bij 6 bar sluiten
102
Max. massa per externe grijpvinger
50
Herhaalnauwkeurigheid van de zwenkhoek
0.02
Theoretisch draaimoment bij 6 bar
1.25
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Max. Massa per externe grijpvinger, gesmoord
200
Instelbereik demper
1.3
Materiaal deksel
Aluminium:POM
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal aandrijfas
Staal
