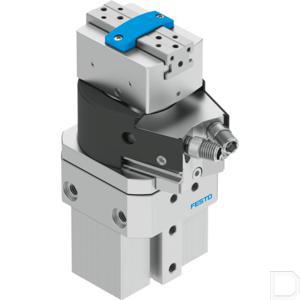

Zwaaigrijpeenheid HGDS-PP-16-P1-A-B

Merk Festo  |  Artikelnummer: HGDSPP16P1AB

Specificaties

Omgevingstemperatuur bereik 5°C <> +60°C
Montagepositie willekeurig
Demping van draaias Elastic cushioning rings/pads at both ends, end positions adjustable, with fixed stop
Ontwerp structuur Zwenkaandrijving; Met parallelle grijper en grijperaandrijving
EAN code 4052568228231
Festo artikelnr. 1187959
Graad van fijnafstelling zwenkaandrijving - 6
Klemkracht per grijperklem bij 6 bar sluiten (N) 51
Klemkracht per grijperklem bij 6 bar openen (N) 58
Materiaal cover Aluminium; POM
Materiaal aandrijfas Steel
Materiaal afdichtingen NBR
Materiaal behuizing Gesmeed aluminium legering
Max. kracht op grijperklem Fz statische (N) 150
Max. hoekige grijper kaak backlash ax ay 0,1 deg
Max. grijper kaak speling Sz 0,02 mm
Max. grond per vinger van de externe grijper 50 g
Max. koppel bij de grijper Mx statisch (Nm) 11
Max. koppel bij de grijper My statisch (Nm) 11
Max. koppel bij de grijper Mz statisch (Nm) 11
Min. sluitingstijd bij 6 bar (ms) 60
Min. openingstijd bij 6 bar (ms) 40
Wijze van bediening double-acting
Montage Optional; Internal thread and centring sleeve; With through-hole and centring sleeve; With dovetail slot
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers 2
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer HGDS-PP-16-P1-A-B
Pneumatische aansluiting M5
Positiedetectie zwenkaandrijving Met nabijheidssensor
Product gewicht 730
Rotatiehoek aanpassing 0 - 210 deg
Maat 16
Slag per grijper (mm) 4,5
Hoekinstelling van / tot (°) 210
Theoretisch koppel bij 6 bar (Nm) 1,25
Totale kracht bij 6 bar gesloten (N) 102
Totale kracht bij 6 bar open (N) 116
Gewicht (g) 730
Werkdruk (bar) 3 - 8 bar

HGDS-PP-16-P1-A-B zwaaigrijpeenheid

E-mail ons feedback over dit product.
btw
€ 1385,81 excl. btw
€ 1676,83 incl. btw
€ 1385,81 excl. btw
€ 1676,83 incl. btw
Controleer voorraad
Levertijd onbekend
