Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Demping van draaias
CC: Shock absorber at both ends

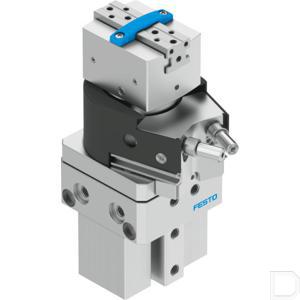

Ontwerp structuur
Zwenkaandrijving; Met parallelle grijper en grijperaandrijving
EAN code
4052568228217
Festo artikelnr.
1187957
Graad van fijnafstelling zwenkaandrijving
- 2,5
Klemkracht per grijperklem bij 6 bar sluiten (N)
37
Klemkracht per grijperklem bij 6 bar openen (N)
42
Materiaal cover
Aluminium; POM
Materiaal aandrijfas
Steel
Materiaal afdichtingen
NBR
Materiaal behuizing
Gesmeed aluminium legering
Max. hoekige grijper kaak backlash ax ay
0,1 deg
Max. kracht op grijperklem Fz statische (N)
90
Max. grijper kaak speling Sz
0,02 mm
Max. grond per vinger van de externe grijper
30 g
Max. koppel bij de grijper Mx statisch (Nm)
6
Max. koppel bij de grijper My statisch (Nm)
6
Max. koppel bij de grijper Mz statisch (Nm)
6
Min. sluitingstijd bij 6 bar (ms)
60
Min. openingstijd bij 6 bar (ms)
40
Wijze van bediening
double-acting
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
2
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Pneumatische aansluiting
M5
Positiedetectie zwenkaandrijving
Met nabijheidssensor
Product gewicht
505
Rotatiehoek aanpassing
0 - 210 deg
Slag per grijper (mm)
2,5
Hoekinstelling van / tot (°)
210
Type bevestiging
Optional; Internal thread and centring sleeve; With through-hole and centring sleeve; With dovetail slot
Origineel nummer
HGDS-PP-12-YSRT-A-B
Gewicht
609
Maat
16
Theoretisch koppel bij 6 bar (Nm)
0,85
Totale kracht bij 6 bar gesloten (N)
74
Totale kracht bij 6 bar open (N)
84
