Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568228194
Artikelnummer Festo
1187955
Werking
dubbelwerkend
Constructieve opbouw
Zwenkaandrijving:met parallelgrijper en grijperaandrijving
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Demping
Elastische dempingsringen/-platen aan beide zijden
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:Met zwaluwstaartgroef
Instelbereik zwenkhoek
0:210
Zwenkhoek
210
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
505
Grijpkracht per grijpklauw bij 6 bar sluiten
37
Grijpkracht per grijpklauw bij 6 bar openen
42
Max. werkfrequentie grijper
4
Max. zwenkfrequentie bij 6 bar
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.01
Symbool
991893
Bouwgrootte
12
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Slag per grijpklauw
2.5
Max. kracht aan de grijpklauw Fz statisch
90
Max. moment aan de grijpklauw Mx statisch
6
Max. moment aan de grijpklauw My statisch
6
Max. moment aan de grijpklauw Mz statisch
6
Min. openingstijd bij 6 bar
40
Min. sluittijd bij 6 bar
60
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Demping zwenkaandrijving
elastische dempingsringen/-platen aan beide zijden
Positiedetectie zwenkaandrijving
Met naderingssensor
Positiedetectie grijper
Met naderingssensor
Fijnafstelling zwenkaandrijving
-6
Totale grijpkracht bij 6 bar openen
84
Totale grijpkracht bij 6 bar sluiten
74
Max. massa per externe grijpvinger
30
Herhaalnauwkeurigheid van de zwenkhoek
0.2
Theoretisch draaimoment bij 6 bar
0.85
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Max. Massa per externe grijpvinger, gesmoord
100
Instelbereik demper
2
Materiaal deksel
Aluminium:POM
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal aandrijfas
Staal
Type

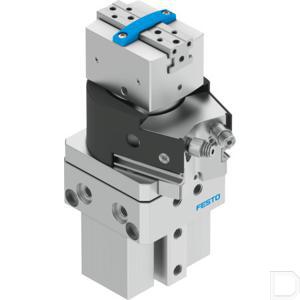

Zwaaigrijpeenheid HGDS
