Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568447885
Artikelnummer Festo
8082396
Type

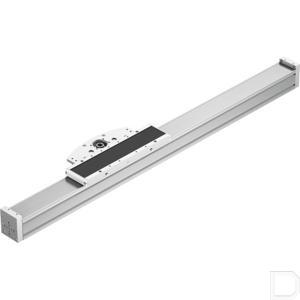

Vrijdragende as ELCC
Constructieve opbouw
Elektromechanische vrijdragende as
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Basisgewicht bij 0 mm slag
7960
Gewichtstoeslag per 10 mm slag
63
Bewogen massa bij 0 mm slag
3210
Toeslag verplaatste massa per 10 mm slag
63
Symbool
991210
Beschermingsklasse
IP20
Bouwgrootte
70
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
50
Werkslag
800
Herhaalnauwkeurigheid
±0,05 mm
LABS-conformiteit
VDMA24364-zone III
Slagreserve
0
Max. toevoerkracht Fx
600
Max. aandrijfmoment
10.4
Tandriemsteek
3
Materiaal tandriem
Polychloroprene met glasvezel en nylonovertrek
Aandrijfrondsel werkdiameter
30.558
Toevoerconstante
96
Massatraagheidsmoment JO
10.6
Massatraagheidsmoment JH per meter slag
14.7
Massatraagheidsmoment JL per kg nuttige last
2.3
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering, geanodiseerd
Materiaal aandrijfkop
Aluminium kneedlegering, geanodiseerd
Materiaal geleidingsrail
Gewalst staal, Corrotect gecoat
Max. kracht Fy
9680
Max. kracht Fz
9406
Oppervlaktemomenten 2e graad ly
959740
Oppervlaktemomenten 2e graad Iz
928740
Geleiding
Kogelomloopgeleiding
Materiaal tandriemklemlichaam
Aluminium kneedlegering, geanodiseerd
Max. moment Mx
104
Max moment My
826
Max. moment Mz
797
Referentie levensduur
5000
Smeerinterval afhankelijk van looptraject
1000
Materiaal slede
Persgegoten aluminium, geanodiseerd
Materiaal behuizing
Hooggelegeerd roestvast staal
