Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568116910
Artikelnummer Festo
151147

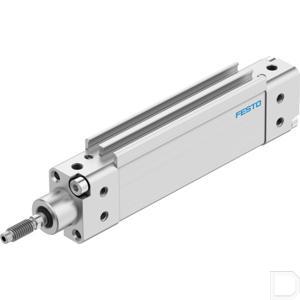

Type
Vlakke cilinder DZH
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
16 mm:Equivalente diameter
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
14
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Productgewicht
209
Verplaatste massa
49
Basisgewicht bij 0 mm slag
148
Gewichtstoeslag per 10 mm slag
12
Theoretische kracht bij 6 bar, uitgaand
121
Theoretische kracht bij 6 bar, ingaand
104
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991235
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
Borging tegen verdraaien/geleiding
Ovale zuiger
LABS-conformiteit
VDMA24364-B2-L
Zuigerstangschroefdraad
M6
Bedrijfsdruk
0.1:1
Max. draaimoment van de borging tegen verdraaien
0.5
Max. verdraaihoek van de zuigerstang +/-
3.1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal behuizing
Aluminium
Materiaal afdichtingen
TPE-U(PU)
Materiaal zuigerafdichting
TPE-U(PU)
