Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568136598
Artikelnummer Festo
164055
Type

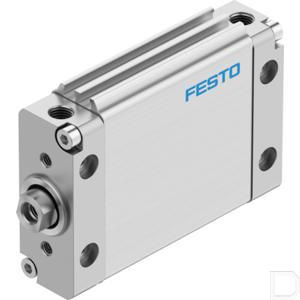

Vlakke cilinder DZF
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
40 mm:Equivalente diameter
Slag
40
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Basisgewicht bij 0 mm slag
480
Gewichtstoeslag per 10 mm slag
40
Bewogen massa bij 0 mm slag
120
Toeslag verplaatste massa per 10 mm slag
16
Theoretische kracht bij 6 bar, uitgaand
754
Theoretische kracht bij 6 bar, ingaand
633
Impactenergie in de eindposities
0.52
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Borging tegen verdraaien/geleiding
Ovale zuiger
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M8
Bedrijfsdruk
0.1:1
Max. draaimoment van de borging tegen verdraaien
1
Max. verdraaihoek van de zuigerstang +/-
0.6
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Persgegoten aluminium
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR:TPE-U(PU)
Materiaal zuigerafdichting
NBR
