Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568128647
Artikelnummer Festo
161244

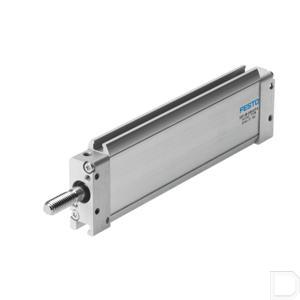

Type
Vlakke cilinder DZF
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
18 mm:Equivalente diameter
Slag
160
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Basisgewicht bij 0 mm slag
107
Gewichtstoeslag per 10 mm slag
13
Bewogen massa bij 0 mm slag
24
Toeslag verplaatste massa per 10 mm slag
4
Theoretische kracht bij 6 bar, uitgaand
153
Theoretische kracht bij 6 bar, ingaand
123
Impactenergie in de eindposities
0.1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Borging tegen verdraaien/geleiding
Ovale zuiger
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M8
Bedrijfsdruk
0.1:1
Max. draaimoment van de borging tegen verdraaien
0.2
Max. verdraaihoek van de zuigerstang +/-
1.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR:TPE-U(PU)
Materiaal zuigerafdichting
NBR
