Douane code
85.444.290
Land van oorsprong
BG
EAN code
4052568451851
Artikelnummer Festo
8091516
Type

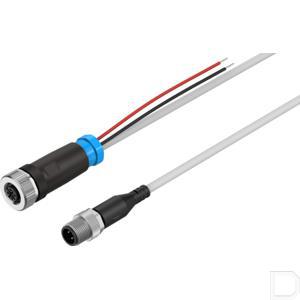

Verdeler NEDU
Constructieve opbouw
Y-verdeler met kabel stuurzijde
Omgevingstemperatuur
-30:80
Gebaseerd op norm
EN 61076-2-101
Productgewicht
72.5
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Kabellengte
1
Beschermingsklasse
IP65:IP68:IP69K
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-30:80
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
0:30
Afscherming
nee
Nominale bedrijfsspanning DC
24
Aansluitfrequentie
100
LABS-conformiteit
VDMA24364-B2-L
Extra functies
Extra voeding voor poort B
Kabeleigenschap
Voor statische toepassingen
Stroombelastbaarheid bij 40°C
4
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Materiaal behuizing
PA:TPE-U(PUR)
Materiaal afdichtingen
NBR
Materiaal schroefvergrendeling
Messing, vernikkeld:Persgegoten zink, vernikkeld
Elektrische aansluiting 1, functie
Veldapparaatzijde
Elektrische aansluiting 1, aansluittype
Contactdoos
Elektrische aansluiting 1, kabeluitgang
recht
Elektrische aansluiting 1, bouwvorm
Rond
Elektrische aansluiting 1, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 1, aantal polen/aders
5
Elektrische aansluiting 1, gebruikte polen/aders
5
Elektrische aansluiting 1, aansluitschema
995384
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling met zeskant SW18 en langsribbel
Elektrische aansluiting 2, functie
IO-Link:Communicatie
Elektrische aansluiting 2, aansluittype
Stekkers
Elektrische aansluiting 2, kabeluitgang
Recht
Elektrische aansluiting 2, bouwvorm
Rond
Elektrische aansluiting 2, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 2, aantal polen/aders
3
Elektrische aansluiting 2, bezette polen/aders
3
Elektrische aansluiting 2, aansluitschema
995573
Elektrische aansluiting 2, bevestigingstype
Schroefvergrendeling met zeskant SW13 en langsribbel
Elektrische aansluiting 3, functie
Extra voeding
Elektrische aansluiting 3, aansluittype
2x enkele ader
Elektrische aansluiting 3, aansluittechniek
Open einde
Elektrische aansluiting 3, aantal polen/aders
2
Elektrische aansluiting 3, bezette polen/aders
2
Kleur kabelmantel
Grijs
Kleur behuizing
zwart
Aarddraadaansluiting
Niet aanwezig
Materiaal isolatiehuls
PVC
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Brons vernikkeld en verguld:Messing, verguld
Nominale kabeldoorsnede
0.25:0.5
Vervuilingsgraad
3
Piekspanningsweerstand
0.8
Verdelersoort
1 op 2
Kabelopbouw 1
3 x 0,25 mm²
Kabelopbouw 2
2 x 0,5 mm²
Buigradius 1, vaste kabelplaatsing
11.7
Buigradius 2, vaste kabelplaatsing
6
Kabelaanduiding
Zonder houder voor tekstplaatjes
Informatie over beschermingsklasse
IP40 voor contactdoos M12:In gemonteerde toestand
Kabeldiameter 1
3.8
Kabeldiameter 2
1.75
Tolerantie, kabeldiameter 1
± 0,1 mm
Tolerantie, kabeldiameter 2
± 0,05 mm
Kabellengte 1
1
Kabellengte 2
1
