Douane code
85.444.290
Land van oorsprong
TR
EAN code
4052568626259
Artikelnummer Festo
8078271
Type

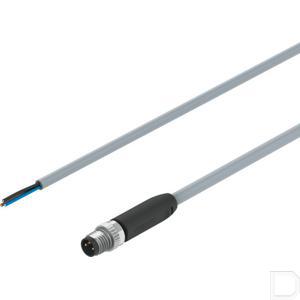

Verbindingskabel NEBA
Omgevingstemperatuur
-40:85
Conform norm
EN 61076-2-104:EN 61984
Productgewicht
96
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Kabellengte
5
Goedkeuring
c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68:IP69K
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:85
Kabelmontage
3 x 0,25 mm²
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-25:55
Materiaal-informatie
CFK-vrij:RoHS conform:Cadmiumvrij:halogeenvrij:Fosforestervrij
Bereik voor bedrijfsspanning DC
0:60
Bereik voor bedrijfsspanning AC
0:48
Relatieve luchtvochtigheid
max. 93 % bij 40 °C
Aansluitfrequentie
100
Aanwijzing bij de omgevingstemperatuur
-40 – 50 °C voor UL-toepassingen
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Overspanningscategorie
II
Informatie over de opslagtemperatuur
op korte termijn voor transport in verpakking -40 ... 85 °C
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Gebruik buiten
Gebruikslocaties met directe blootstelling aan het buitenklimaat klasse D1 in aansluiting op IEC 60654-1
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots:slijtvast:met lage adhesie:vlamvertragend en zelfdovend
Stroombelastbaarheid bij 40°C
4
Testvoorwaarden leiding
Testvoorwaarden op aanvraag:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Buigwisseelsterkte: >50000 cycli, buigradius 5 mm:Energieketen: > 5 miljoen cycli, buigradius 28 mm
Bijzondere eigenschappen
UV-bestendig:hydrolysebestendig:bestand tegen koel- en smeermiddelen:Microbenbestendig:Oliebestendig:Ozonbestendig
Nominale inzethoogte
<= 2000 m NHN
Informatie over de omgevingstemperatuur bij flexibele kabelplaatsing
-20 – 50 °C voor UL-toepassingen
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Beoogd gebruik
De verbindingskabel verbindt veldapparatuur (sensoren, actuatoren) met besturingen.
Materiaal behuizing
TPE-U(PUR)
Materiaal afdichtingen
FPM
Materiaal schroefvergrendeling
Persgegoten zink, vernikkeld
Elektrische aansluiting 1, functie
Veldapparaatzijde
Elektrische aansluiting 1, aansluittype
Kabel
Elektrische aansluiting 1, aansluittechniek
open einde
Elektrische aansluiting 1, aantal polen/aders
3
Elektrische aansluiting 1, gebruikte polen/aders
3
Elektrische aansluiting 1, aansluitingstoewijzing
Pin 1 = BN:Pin 3 = BU:Pin 4 = BK
Elektrische aansluiting 1, indicator
zonder
Elektrische aansluiting 2, functie
Besturingszijde
Elektrische aansluiting 2, aansluittype
Stekkers
Elektrische aansluiting 2, kabeluitgang
Recht
Elektrische aansluiting 2, bouwvorm
Rond
Elektrische aansluiting 2, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 2, aantal polen/aders
3
Elektrische aansluiting 2, bezette polen/aders
3
Elektrische aansluiting 2, aansluitschema
991155
Elektrische aansluiting 2, bevestigingstype
Schroefvergrendeling met zeskant SW9 en langsribbel:draaibaar
Elektrische aansluiting 2, aansluitingstoewijzing
Pin 1 = BN:Pin 3 = BU:Pin 4 = BK
Elektrische aansluiting 2, indicator
zonder
Elektrische aansluiting 2, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Kleur kabelmantel
Grijs
Kleur behuizing
zwart
Adereinden
gestript:Stomp afgesneden
Materiaal isolatiehuls
PP
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering verguld
Nominale kabeldoorsnede
0.25
Kabeldiameter
3.8
Vervuilingsgraad
3
Piekspanningsweerstand
1.5
Certificaat instantie van afgifte
UL E253748
Aanwijzing bij testvoorwaarden leiding
getest bij 23 °C
Kabelaanduiding
Zonder houder voor tekstplaatjes
Buigradius, vaste kabelplaatsing
12
Buigradius, flexibele kabelplaatsing
39
Aanwijzing bij het bedrijfsspanningsbereik AC
0 - 30 V voor UL-toepassingen:NEC/CEC KLASSE 2
Aanwijzingen bij het bedrijfsspanningsbereik DC
0 - 30 V voor UL-toepassingen:NEC/CEC KLASSE 2
Aanwijzing bij de stroombelastbaarheid bij 40 °C
Derating in acht nemen
Informatie over beschermingsklasse
In gemonteerde toestand
Informatie over de verontreinigingsgraad
In gemonteerde toestand
