EAN code
4052568423018
Artikelnummer Festo
5318141
Type

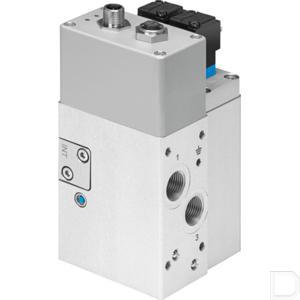

Ventieleenheid VPCB
Constructieve opbouw
Zuiger-schuif:met geïntegreerde druksensoren
Omgevingstemperatuur
0:50
Bevestigingstype
Directe bevestiging via M5-schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
1550
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [6:4:4]
Ventielfunctie
3-weg proportioneel drukregelventiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Besturingstype
direct
Terugstelwijze
magnetische veer
Nominale doorlaat
6
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Goedkeuring
RCM Mark
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
725
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor bedrijfsspanning
Pneumatische aansluiting bedieningselement
G1/8
Inschakelduur
100%
Restrimpel
5 %
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Weergavetype
LED
Nominale bedrijfsspanning DC
24
Max. stroomverbruik
1.2
LABS-conformiteit
VDMA24364-zone III
Typische neerlaatsnelheid
15
Aanwijzing bij dalingsnelheid
Bij bediening van de handontluchting met cilinderdiameter 80 mm, overbrengingsverhouding 1:1 en 100 kg lastmassa.
Veldbusinterface, aansluittype
Stekkers
Veldbus-interface, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Veldbusinterface, aantal polen/aders
5
Veldbusinterface, protocol
CAN-bus met Festo-protocol
Elektrische aansluiting aandrijving, aansluittype
Contactdoos
Elektrische aansluiting aandrijving, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting aandrijving, aantal polen/aders
8
Elektrische aansluiting ventiel, aansluittype
Stekkers
Elektrische aansluiting ventiel, aansluittechniek
Aansluitschema vorm C volgens industriestandaard 9,4 mm
Elektrische aansluiting ventiel, aantal polen/aders
2
Max. elektrische vermogensopname
33.5
Diagnosefunctie
Indicatie via LED
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Gebruiksinstructie
Het product is uitsluitend geschikt voor industriële doeleinden. In woonbereiken moeten evt. maatregelen voor de vonkstoring worden getroffen.
Stroomverbruik
120 mA
Bedrijfsdruk
0.4:0.8
Max. kabellengte
30 m
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk:maximale deeltjesgrootte 5 µm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
FPM:HNBR:NBR
Informatie over beschermingsklasse
In gemonteerde toestand
