Douane code
85.371.091
Land van oorsprong
BG
EAN code
4052568555696
Artikelnummer Festo
8088772
Type

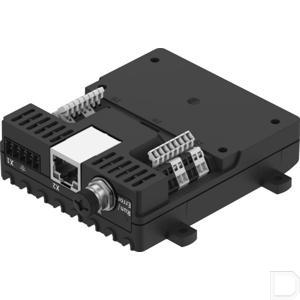

Ventielaansturingsmodule VAEM
Omgevingstemperatuur
0:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Productgewicht
98
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
Voor bedrijfsspanning
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 95 %:Niet condenserend
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
Triggerniveau
Peil 14 V ... 24 V
Diagnose per led
Error:Run
LABS-conformiteit
VDMA24364-zone III
Communicatie-interface, functie
Parametrering en inbedrijfstelling
Communicatie-interface, aansluittype
Contactdoos
Communicatie-interface, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Communicatie-interface, aantal polen/aders
4
Communicatie-interface, aansluitschema
991872
Communicatie-interface, protocol
ASCII via RS232
Communicatie-interface, transmissiesnelheid
9,6 - 115,2 kBd
Communicatie-interface, galvanische scheiding
nee
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
Printplaatconnector RM 3,5 mm
Spanningstoevoer, aantal polen/aders
5
Spanningstoevoer, aansluitschema
997301
Spanningstoevoer, functie
Digitale triggeringang:Spanningstoevoer
Ethernet-interface, aansluittype
Contactdoos
Ethernetinterface, aansluittechniek
RJ45
Ethernet-interface, overdrachtsnelheid
10/100 Mbit/s
Ethernetinterface, functie
Parametrering en inbedrijfstelling
Ethernet-interface, protocol
Modbus TCP
Ethernet-interface, aansluitschema
995789
Elektrische aansluiting uitgang, functie
Schakeluitgang
Elektrische aansluiting uitgang, aansluittype
2x klemmenstrook
Elektrische aansluiting uitgang, aansluittechniek
Veertrekklem
Elektrische aansluiting uitgang, aantal polen/aders
8
Elektrische aansluiting uitgang, aansluitschema
997304
Elektrische aansluiting uitgang, kabeldoorsnede
0.08:0.5
Bedieningselementen
DIP-schakelaar voor baudrate
Parametrering
Instelling van de parameters per uitgang
Maximaal aantal uitgangen
8
Eigen stroomverbruik bij bedrijfsspanning
36
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Diagnose via bus
Draadbreuk aan de uitgang:Kortsluiting/overbelasting uitgang:Parametreringsfout:Onderspanning lastvoeding
Afmetingen B x L x H
92 mm x 100 mm x 28 mm
Lastspanningsbereik DC
8:24
Startstroom, totaal
4
Houdstroom, totaal
1.8
Nominale inzethoogte
<= 2000 m NHN
Tijdresolutie
0.2
Startstroom, per uitgang
20:1000
Houdstroom, per uitgang
20:400
Inschakeltijd
100
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Kleur behuizing
zwart
Vervuilingsgraad
2
