Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568435264
Artikelnummer Festo
8047503
Constructieve opbouw
Zuiger-zitting
Omgevingstemperatuur
5:50
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Mediumtemperatuur
5:50
Productgewicht
200
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen
Symbool
995604
Ventielfunctie
via Motion-app toewijsbaar
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
4.2
Stuurdruk
3:8
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G3/8
C-waarde
2
Schakeltijd aan
8.5
Schakeltijd uit
8.5
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
28
Inschakelduur
100%
Pneumatische aansluiting 4
G1/8
Aansluiting stuurlucht 14
M5
Aansluiting stuurluchtafvoer 84
M7
Opslagtemperatuur
-20:40
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Normaal nominaal debiet ontluchting 6 -> 5 bar
480
Relatieve luchtvochtigheid
0 - 90 %
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 25 %
Brandtest materiaal
UL94 HB
LABS-conformiteit
VDMA24364-zone III
Aansluiting luchtopening
M7
Elektrische vermogensopname
1.5
Bedrijfsdruk
43.5:116
Stuurdruk psi
43.5:116
Informatie over de bedrijfsdruk
0 - 8 bar bij externe stuurlucht:Vacuümwerking alleen op aansluiting 3
Statusindicatie
LED blauw = normale toestand:LED rood = storing
Normaal nominaal debiet beluchting 6->5 bar
450
Bedrijfsdruk
0.3:0.8
Stuurdruk MPa
0.3:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk:Condensatie in het ventiel niet toegestaan
Ventielgrootte
27
Geschiktheid voor levensmiddelen
Zie uitgebreide informatie over het materiaal
Normaal debiet 0,8->0 MPa (8->0 bar, 116->0 psi)
1000
Materiaal behuizing
PA
Materiaal afdichtingen
NBR:TPE-U(PU)

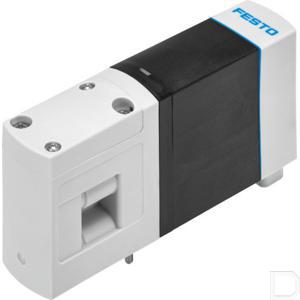

Type
Ventiel VEVM
