Douane code
84.141.089
Land van oorsprong
DE
EAN code
4052568140557
Artikelnummer Festo
171055
Type

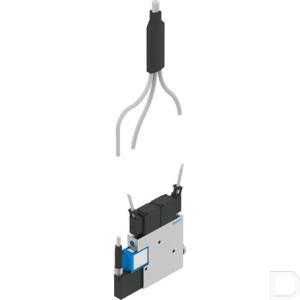

Vacuümgenerator VADMI
Omgevingstemperatuur
0:50
Bevestigingstype
Naar keuze::met doorgangsboring:met inwendige schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:8
Mediumtemperatuur
0:60
Productgewicht
180
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991306
Ventielfunctie
Gesloten
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Pneumatische aansluiting 1
M5
Pneumatische aansluiting 3
Geluiddemper geïntegreerd
Elektrische aansluiting
4-polig:M8x1:Stekkers
Handbediening
Schakelend
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Voor alle elektrische aansluitingen
Filterfijnheid
40
Rastermaat
15
Inschakelduur
100%
Ejectorkarakteristiek
hoog vacuüm
Max. vacuüm
85
Nominale doorlaat Lavalmondstuk
0.7
Vacuümaansluiting
G1/8
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Drukmeetbereik
0:1
Weergavetype
LED
Geïntegreerde functie
Elektrische uitwerpimpulsventiel:Smoring:Inschakelventiel elektrisch:Filters:Luchtbesparingsfunctie elektrisch:Terugslagventiel:Vacuümschakelaar
LABS-conformiteit
VDMA24364-B1/B2-L
Nominale bedrijfsdruk
87
Bedrijfsdruk
21.75:116
Materiaal straalbuis
Messing, vernikkeld
Materiaal geluiddemper
PE:POM
Materiaal straalpijp
Messing, vernikkeld
Materiaal filterbehuizing
PC
Bouwwijze geluiddemper
gesloten
Bedrijfsdruk
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Nominale bedrijfsdruk
0.6
Beluchtingstijd bij nominale bedrijfsdruk met uitwerpimpuls
0.59
Instelbereik drempelwaarden
-0.09:-0.02
Instelbereik hysterese
-0.06:-0.01
Drukmeetbereik
0:0.1
Drukmeetbereik
0:14.5
Instelbereik drempelwaarden
-13.05:-2.9
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Instelbereik hysterese
-8.7:-1.45
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Materiaal filter
PA
Nominale bedrijfsdruk
6
Materiaal zuiger
POM
Schakeluitgang
PNP
Functie schakelelement
Maakcontact
Schakelfunctie
Drempelwaardecomparator
Meetgrootheden
Relatieve druk
Meetprincipe
Piëzoresistief
Schakelstandindicator
Optisch
Instelmogelijkheden
Potentiometer
Instelbereik hysterese
-0.6:-0.1
Instelbereik drempelwaarden
-0.9:-0.2
Max. overbelastingsdruk
5
