Douane code
84.141.089
Land van oorsprong
HU
EAN code
4052568300593
Artikelnummer Festo
8070093
Type

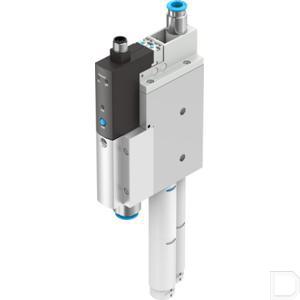

Vacuümgenerator OVEM
Constructieve opbouw
Modulair
Omgevingstemperatuur
0:50
Bevestigingstype
met doorgangsboring:met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Mediumtemperatuur
0:50
Productgewicht
815
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992094
Ventielfunctie
Gesloten
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Pneumatische aansluiting 1
QS-10
Pneumatische aansluiting 3
Geluiddempers
Elektrische aansluiting
5-polig:M12x1:Stekkers
Handbediening
Schakelend
Schakelpositie-indicator
LED
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Filterfijnheid
40
Rastermaat
36
Inschakelduur
100%
Ejectorkarakteristiek
hoog vacuüm:Standaard
Bedrijfsdruk voor max. vacuüm
4
Max. vacuüm
93
Max. zuigvolumestroom tegen atmosfeer
181
Nominale doorlaat Lavalmondstuk
3
Vacuümaansluiting
QS-12
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
20.4:27.6
Drukmeetbereik
-1:0
Weergavetype
LED
Relatieve luchtvochtigheid
5 - 85 %
Bestendigheid tegen overbelasting
aanwezig
Spoeleigenschappen
24 V DC: lagestroomfase 0,3 W, hogestroomfase 2,55 W
Geïntegreerde functie
Elektrische uitwerpimpulsventiel:Smoring:Inschakelventiel elektrisch:Filters:Terugslagventiel:Geluiddemper open:Vacuümschakelaar
LABS-conformiteit
VDMA24364-zone III
Geluidsdrukniveau bij nominale bedrijfsdruk
75
Materiaal straalbuis
POM
Materiaal geluiddemper
Aluminium kneedlegering:POM:PU-schuim
Materiaal straalpijp
Aluminium kneedlegering
Schakellogica ingangen
PNP (plus schakelend)
Materiaal stekkerbehuizing
Messing, vernikkeld
Materiaal filterbehuizing
PA-versterkt
Beluchtingstijd bij nominale bedrijfsdruk
0.2
Bouwwijze geluiddemper
Open
Max. aanhaalmoment
0,8 Nm met inwendige schroefdraad:2,5 Nm met doorgangsboring
Schakelingang volgens norm
IEC 61131-2
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
Aluminium kneedlegering:PA-versterkt
Materiaal afdichtingen
HNBR:NBR
Materiaal filter
Weefsel:PA:Sinterstaal
Nominale bedrijfsdruk
6
Materiaal schroefkoppeling
Messing, vernikkeld
Materiaal regelschroef
Staal
Materiaal schroeven
Staal
Materiaal pins
Staal
Max. uitgangsstroom
100
Inductieve veiligheidsbeschakeling
aangepast aan MZ-, MY-, ME-spoelen
Reststroom
0.1
Schakeluitgang
PNP
Functie schakelelement
Maakcontact
Schakelfunctie
Drempelwaardecomparator:Drempelwaarde met vaste hysterese
Spanningsval
1.5
Meetgrootheden
Relatieve druk
Meetprincipe
Piëzoresistief
Nauwkeurigheid in ± % FS
0.5
Hysterese
0.02
Schakelstandindicator
Optisch
Instelmogelijkheden
Teach-In
Instelbereik drempelwaarden
-1:0
Materiaal steekcontacten
Messing, verguld
Materiaal toetsenveld
PA-versterkt
Nullaststroom
80
Herhaalbaarheid schakelwaarde FS
0.6
Beschermklasse
III
Vervuilingsgraad
3
Isolatiespanning
50
Piekspanningsweerstand
0.8
