Douane code
84.141.089
Land van oorsprong
HU
EAN code
4052568297862
Artikelnummer Festo
8069570
Type

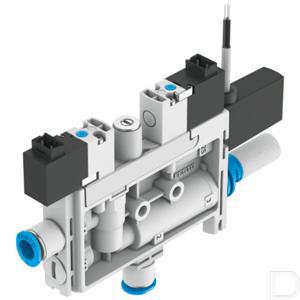

Vacuümgenerator OVEL
Constructieve opbouw
T-vorm
Omgevingstemperatuur
0:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:7
Mediumtemperatuur
0:50
Productgewicht
74
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995804
Ventielfunctie
Gesloten
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Pneumatische aansluiting 1
voor slang buiten-Ø 4 mm
Pneumatische aansluiting 3
Geluiddemper open
Kabellengte
2.5
Handbediening
Schakelend
Goedkeuring
c UL us - Listed (OL)
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Filterfijnheid
40
Rastermaat
10
Inschakelduur
100%
Ejectorkarakteristiek
hoog vacuüm:Standaard
Bedrijfsdruk voor max. vacuüm
4.2
Max. vacuüm
89
Bedrijfsdruk voor max. zuigvolumestroom
3
Max. zuigvolumestroom tegen atmosfeer
4
Nominale doorlaat Lavalmondstuk
0.45
Vacuümaansluiting
voor slang met buiten-Ø 4 mm
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Drukmeetbereik
-1:1
Weergavetype
LED-indicatie:2 tekens
Spoeleigenschappen
24 V DC: 1,0 W
Geïntegreerde functie
Uitwerpimpuls elektrisch:Smoring:Druksensor:Inschakelventiel elektrisch:Filters:Geluiddemper open
LABS-conformiteit
VDMA24364-B1/B2-L
Nominale bedrijfsdruk
58
Elektrische aansluiting ingang, functie
Uitwerpimpuls:Vacuümopwekking
Elektrische aansluiting ingang, aansluittype
2x stekker
Elektrische aansluiting ingang, aansluittechniek
Aansluitschema H
Elektrische aansluiting ingang, aantal polen/aders
2
Elektrische aansluiting ingang, aansluitschema
995626
Elektrische aansluiting ingang, bevestigingstype
Standenvergrendeling
Elektrische aansluiting uitgang, functie
Sensor
Elektrische aansluiting uitgang, aansluittype
Kabel
Elektrische aansluiting uitgang, aansluittechniek
Open einde
Elektrische aansluiting uitgang, aantal polen/aders
3
Bedrijfsdruk
29:101.5
Geluidsdrukniveau bij nominale bedrijfsdruk
64
Materiaal straalbuis
POM
Materiaal geluiddemper
PA-versterkt:PE
Materiaal straalpijp
Aluminium kneedlegering
Bedrijfsspanningsbereik DC-sensor
18:30
Tolerantie kabeldiameter
± 0,1 mm
Bouwwijze geluiddemper
Open
Kabeleigenschap
geschikt voor kabelrupsen
Bedrijfsdruk
0.2:0.7
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Nominale bedrijfsdruk
0.4
Beluchtingstijd bij nominale bedrijfsdruk met uitwerpimpuls
2
Bedrijfsdruk voor max. zuigvolumestroom
0.3
Bedrijfsdruk voor max. zuigvolumestroom
43.5
Bedrijfsdruk voor max. vacuüm
0.42
Bedrijfsdruk voor max. vacuüm
60.9
Drukmeetbereik
-0.1:0.1
Drukmeetbereik
-14.5:14.5
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
PA-versterkt
Materiaal afdichtingen
NBR
Materiaal filter
POM
Nominale bedrijfsdruk
4
Materiaal regelschroef
Staal
Materiaal schroeven
Staal
Materiaal aansluitschroefdraad
POM
Kleur kabelmantel
Grijs
Schakeluitgang
PNP/NPN omschakelbaar
Functie schakelelement
Verbreekcontact/maakcontact omschakelbaar
Schakelfunctie
Vrij programmeerbaar
Meetprocedure
Piëzoresistieve druksensor met indicator
Instelmogelijkheden
IO-Link:Teach-In:via display en toetsen
Materiaal kabelmantel
PVC
Nominale kabeldoorsnede
0.14
Kabeldiameter
2.9
