Douane code
84.141.089
Land van oorsprong
DE
EAN code
4052568217860
Artikelnummer Festo
571425
Type

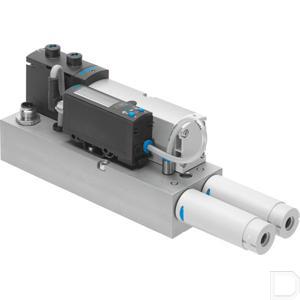

Vacuümblok VABF
Constructieve opbouw
niet modulair
Omgevingstemperatuur
0:50
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Mediumtemperatuur
0:50
Productgewicht
1120
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995768
Ventielfunctie
5/3 belucht
Pneumatische aansluiting 1
Aansluitplaat grootte 26 mm conform ISO 15407-2
Pneumatische aansluiting 3
Aansluitplaat grootte 26 mm conform ISO 15407-2
Handbediening
Vergrendelend:Schakelend:verborgen
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Inschakelduur
100%
Geluidsdrukniveau
78
Ejectorkarakteristiek
hoog vacuüm:Standaard
Nominale doorlaat Lavalmondstuk
2
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Drukmeetbereik
-1:0
Bestendigheid tegen overbelasting
aanwezig
Spoeleigenschappen
24 V DC: 1,3 W
Geïntegreerde functie
Elektrische uitwerpimpulsventiel:Smoring:Inschakelventiel elektrisch:Luchtbesparingsfunctie elektrisch:Terugslagventiel:Geluiddemper open:Vacuümschakelaar
LABS-conformiteit
VDMA24364-zone III
Materiaal stekkerbehuizing
Persgegoten zink:Vernikkeld
Bouwwijze geluiddemper
Open
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Nominale bedrijfsdruk
6
Materiaal schroeven
Staal:Verzinkt
Max. uitgangsstroom
50
Inductieve veiligheidsbeschakeling
aangepast aan MZ-, MY-, ME-spoelen
Functie schakelelement
Maakcontact
Schakelfunctie
Drempelwaardecomparator
Spanningsval
1.5
Meetgrootheden
Relatieve druk
Meetprincipe
Piëzoresistief
Nauwkeurigheid in ± % FS
3
Instelbereik hysterese
-0.9:0
Instelbereik drempelwaarden
-0.999:0
Materiaal scherm
PA
Materiaal steekcontacten
Messing:Verguld
Materiaal toetsenveld
TPE-U
Nullaststroom
50:150
