Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568250201
Artikelnummer Festo
1971599
Type

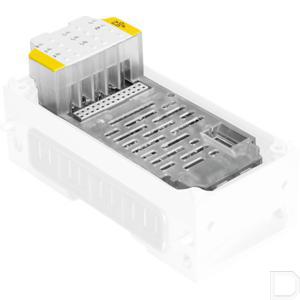

Uitgangsmodule CPX
Omgevingstemperatuur
-5:50
Productgewicht
50
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-machinerichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
c UL us - Recognized (OL)
Beschermingsklasse
Afhankelijk van het aansluitblok
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting:(in ingebouwde toestand)
Opslagtemperatuur
-20:70
Restrimpel
2 Vss binnen spanningsbereik
Materiaal-informatie
RoHS conform
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
-15 % / +20 %
Aanwijzing bij de omgevingstemperatuur
Let op de derating karakteristiek voor pneumatische aansluiting
LABS-conformiteit
VDMA24364-B2-L
Parametrering
Diagnosegedrag:Bewaking draadbreuk per kanaal
Maximaal adresvolume ingangen
6
Maximaal adresvolume uitgangen
6
Safety Integrity Level (SIL)
Veilig uitschakelen / SIL 3
Performance Level (PL)
Veilig uitschakelen / categorie 3, Performance Level e
PFH
1e-09
Informatie over uitgangen
1 intern kanaal voor het uitschakelen van de ventielspanning:2 externe uitgangen
Spanningsdaling per kanaal
0.6
Lastcapaciteit tegen FE
400
Max. reactietijd op uitschakelbevel
F_WD_TIME + 23 ms
Schakellogische uitgangen
PM-schakelend
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 25 mA (bedrijfsspanningstoevoer elektronica):Typ. 65 mA (lastspanningstoevoer ventielen)
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
Ja, bij gebruik van een tussenvoeding
Max. stroomtoevoer per kanaal
1,5 A
Max. totaalstroom per module
5
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Diagnose
Draadbreuk per kanaal:Kortsluiting/overbelasting per kanaal:Dwarsaansluiting:Onderspanning ventielen
Led-indicaties
1 failsafe-protocol actief:1 groependiagnose:3 kanaaldiagnose:3 kanaalstatus
Aantal uitgangen
2
Afmetingen B x L x H
(incl. doorverbindingsblok en aansluittechniek):50 mm x 107 mm x 55 mm
Max. kabellengte
200 m
Veiligheidsfunctie
Voedingsspanning van de ventielen veilig uitschakelen
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK-voorschriften voor machines:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:PC
Certificaat instantie van afgifte
TÜV Rhld 01/205/5294.02/23:TÜV Rheinland 01/205U/5294.01/23
