Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568008000
Artikelnummer Festo
195754

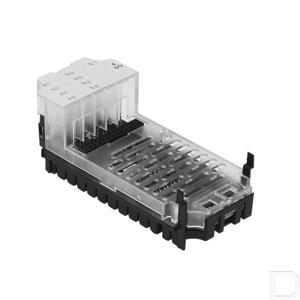

Type
Uitgangsmodule CPX
Omgevingstemperatuur
-5:50
Productgewicht
42
Beschermingsklasse
Afhankelijk van het aansluitblok
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting:(in ingebouwde toestand)
Opslagtemperatuur
-20:70
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Parametrering
Failsafe per kanaal:Forcen per kanaal:Idle Mode per kanaal:Gedrag na kortsluiting:Bewaking module
Karakteristiek uitgangen
In aansluiting op IEC1131-T2
Schakellogische uitgangen
PNP (plus schakelend)
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 16 mA
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
Ja, bij gebruik van een tussenvoeding
Max. stroomtoevoer per kanaal
1 A (24 W lamplast)
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Diagnose
Kortsluiting/overbelasting per kanaal:Onderspanning uitgangen
Led-indicaties
1 groependiagnose:4 kanaaldiagnose:4 kanaalstatus
Aantal uitgangen
4
Afmetingen B x L x H
(incl. doorverbindingsblok en aansluittechniek):50 mm x 107 mm x 50 mm
Max. totaalstroom uitgangen per module
4
Materiaal behuizing
PA-versterkt:PC
