Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568296094
Artikelnummer Festo
8062780
Type

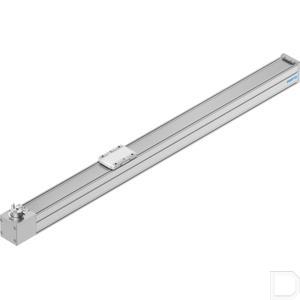

Tandriemas ELGC
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Productgewicht
5177
Verplaatste massa
482
Basisgewicht bij 0 mm slag
1775
Gewichtstoeslag per 10 mm slag
43
Impactenergie in de eindposities
0.00025
Symbool
991212
Beschermingsklasse
IP40
Bouwgrootte
60
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. snelheid
1.5
Max. versnelling
15
Werkslag
800
Herhaalnauwkeurigheid
±0,1 mm
Interfacecode actuator
T42
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Afstand tussen sledeoppervlak en midden van de geleiding
54.6
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
13400
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
13400
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
107
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
117
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
117
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Slagreserve
0
Max. toevoerkracht Fx
120
Max. aandrijfmoment
1.49
Nullastaandrijfmoment
0.194
Tandriemsteek
3
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
24.83
Toevoerconstante
78
Massatraagheidsmoment JO
0.8804
Massatraagheidsmoment JH per meter slag
0.0851
Massatraagheidsmoment JL per kg nuttige last
1.5411
Gewicht slede
139
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
roestvast bandstaal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
3641
Max. kracht Fz
3641
Oppervlaktemomenten 2e graad ly
441000
Oppervlaktemomenten 2e graad Iz
542000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
29.1
Max moment My
31.8
Max. moment Mz
31.8
Max. weerstand tegen verschuiven in onbelaste toestand
15.6
Torsietraagheidsmoment It
29800
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Persgegoten aluminium, gelakt
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
600
Max. Kracht Fz totale as
1800
Max. Moment Mx totale as
29.1
Max. Moment Mijn totale as
31.8
Max. Moment Mz totale as
31.8
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
