Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568296049
Artikelnummer Festo
8062775
Type

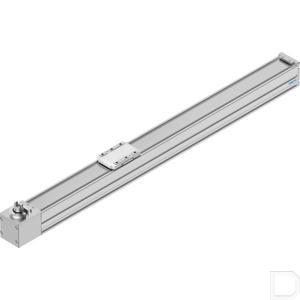

Tandriemas ELGC
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Productgewicht
4197
Verplaatste massa
169
Basisgewicht bij 0 mm slag
760
Gewichtstoeslag per 10 mm slag
23
Impactenergie in de eindposities
0.00013
Symbool
991212
Beschermingsklasse
IP40
Bouwgrootte
45
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. snelheid
1.2
Max. versnelling
15
Werkslag
1500
Herhaalnauwkeurigheid
±0,1 mm
Interfacecode actuator
V32
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Afstand tussen sledeoppervlak en midden van de geleiding
42.8
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
3240
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
3240
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
20
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
17
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
17
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Slagreserve
0
Max. toevoerkracht Fx
75
Max. aandrijfmoment
0.716
Nullastaandrijfmoment
0.075
Tandriemsteek
2
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
19.1
Toevoerconstante
60
Massatraagheidsmoment JO
0.1862
Massatraagheidsmoment JH per meter slag
0.0281
Massatraagheidsmoment JL per kg nuttige last
0.9119
Gewicht slede
55
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
roestvast bandstaal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
880
Max. kracht Fz
880
Oppervlaktemomenten 2e graad ly
140000
Oppervlaktemomenten 2e graad Iz
170000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
5.5
Max moment My
4.7
Max. moment Mz
4.7
Max. weerstand tegen verschuiven in onbelaste toestand
7.8
Torsietraagheidsmoment It
8500
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Persgegoten aluminium, gelakt
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
300
Max. Kracht Fz totale as
600
Max. Moment Mx totale as
5.5
Max. Moment Mijn totale as
4.7
Max. Moment Mz totale as
4.7
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
