Extra schuifgewicht (kg)
3,24
Extra gewicht per 10 mm slag (g)
106
Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad ly
1.264,58E+03 mm4
Traagheidsmoment 2e graad lz
4.365,79E+03 mm4
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
15,68
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur
Elektromechanische lineaire as; Met tandriem
Inschakelduur (%)
100%
EAN code
4052568286682
Effectieve diameter van het aandrijfrondsel (mm)
52,52
Constante invoer (mm/u)
165
Festo artikelnr.
8041868
Geleiding
Kogelomloopspil
Smeerinterval afstand afhankelijk
1000 km
Massatraagheidsmoment JH per meter slag
2,15 kgcm2
Massatraagheidsmoment JL per kg werklast
6,9 kgcm2
Massatraagheidsmoment JO
40,99 kgcm2
Massatraagheidsmoment JW voor extra slede
28,91 kgcm2
Materiaal behuizingsstrip
Roestvrij stalen strip
Materiaal aandrijfeenheid cover
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal geleiderail
Gehard staal<br>corrotec gecoat
Materiaal profiel
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal katrollen
Hooggelegeerd staal, roestvast
Materiaal schuifeenheid
Gesmede aluminiumlegering<br>Geanodiseerd
Materiaal schuifeenheid geleiding
Gehard staal
Materiaal tandriem
polychloropreen met glasvezel en nylon coating
Materiaal tandriemspaninrichting
Roestvrijstalen gietwerk
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. acceleratie (m/s2)
50
Max. aandrijfmoment (Nm)
34,1
Max. voederkracht Fx (N)
1.300
Max. kracht Fy (N)
5.500
Max. kracht Fz (N)
6.890
Max. weerstand tegen stationair draaien (N)
76,2
Max. snelheid (m/sec.)
5
Max. koppel Mx (Nm)
104
Max. koppel My (Nm)
680
Max. koppel Mz (Nm)
680
Meetmethode verplaatsingsencoder
Incrementeel
Motortype
Stappenmotor; Servomotor
Aandrijfmoment bij onbelast bedrijf (Nm)
2,8
Eenheid
Per stuk
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,08 mm
Gewicht slede (kg)
3,24
Slagreserve (mm)
0

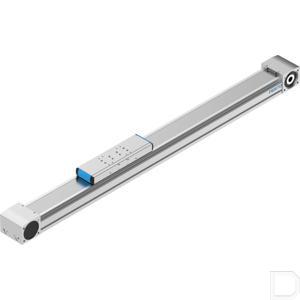

Origineel nummer
ELGA-TB-KF-120-1000-0H
Gewicht
24.000
Maat
120
Tandriemsteek (mm)
5
Tandriem rek
0,21 %
Torsie traagheidsmoment (It)
435,68E+03 mm4
Werkslag (mm)
1000 mm
