Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268169
Artikelnummer Festo
3013354
Type

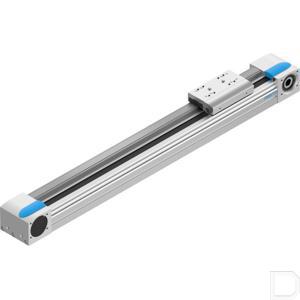

Tandriemas EGC
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991212
Beschermingsklasse
IP40
Bouwgrootte
80
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
50
Werkslag
500
Herhaalnauwkeurigheid
±0,08 mm
LABS-conformiteit
VDMA24364-zone III
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
11236
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
11236
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
133
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
357
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
357
Slagreserve
0
Max. toevoerkracht Fx
350
Tandriemsteek
3
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
28.65
Toevoerconstante
90
Massatraagheidsmoment JH per meter slag
0.19
Massatraagheidsmoment JL per kg nuttige last
2.05
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
3050
Max. kracht Fz
3050
Oppervlaktemomenten 2e graad ly
844000
Oppervlaktemomenten 2e graad Iz
1160000
Geleiding
Kogelomloopgeleiding
Materiaal tandriemklemlichaam
Gegoten roestvast staal
Max. moment Mx
36
Max moment My
97
Max. moment Mz
97
Max. weerstand tegen verschuiven in onbelaste toestand
28
Torsietraagheidsmoment It
551000
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
3050
Max. Kracht Fz totale as
3050
Max. Moment Mx totale as
36
Max. Moment Mijn totale as
97
Max. Moment Mz totale as
97
