Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268152
Artikelnummer Festo
3012498
Type

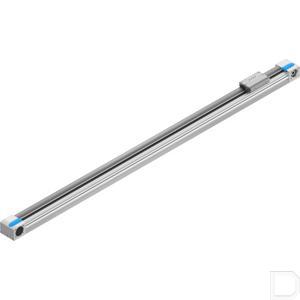

Tandriemas EGC
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991212
Beschermingsklasse
IP40
Bouwgrootte
70
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
50
Werkslag
1200
Herhaalnauwkeurigheid
±0,08 mm
LABS-conformiteit
VDMA24364-zone III
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
6842
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
6842
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
58.9
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
188
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
188
Slagreserve
0
Max. toevoerkracht Fx
100
Tandriemsteek
3
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
24.83
Toevoerconstante
78
Massatraagheidsmoment JH per meter slag
0.11
Massatraagheidsmoment JL per kg nuttige last
1.54
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
1850
Max. kracht Fz
1850
Oppervlaktemomenten 2e graad ly
395000
Oppervlaktemomenten 2e graad Iz
577000
Geleiding
Kogelomloopgeleiding
Materiaal tandriemklemlichaam
vernikkeld
Max. moment Mx
16
Max moment My
51
Max. moment Mz
51
Max. weerstand tegen verschuiven in onbelaste toestand
14.5
Torsietraagheidsmoment It
240000
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
1850
Max. Kracht Fz totale as
1850
Max. Moment Mx totale as
16
Max. Moment Mijn totale as
51
Max. Moment Mz totale as
51
