Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268244
Artikelnummer Festo
3013367
Type

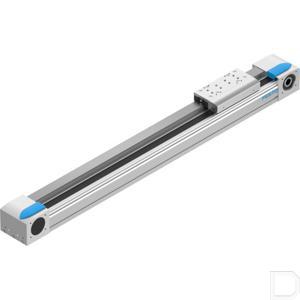

Tandriemas EGC
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991212
Beschermingsklasse
IP40
Bouwgrootte
120
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
50
Werkslag
800
Herhaalnauwkeurigheid
±0,08 mm
LABS-conformiteit
VDMA24364-zone III
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
25383
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
25383
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
531
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
1400
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
1400
Slagreserve
0
Max. toevoerkracht Fx
800
Tandriemsteek
5
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
39.79
Toevoerconstante
125
Massatraagheidsmoment JH per meter slag
0.93
Massatraagheidsmoment JL per kg nuttige last
3.96
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
6890
Max. kracht Fz
6890
Oppervlaktemomenten 2e graad ly
4620000
Oppervlaktemomenten 2e graad Iz
5650000
Geleiding
Kogelomloopgeleiding
Materiaal tandriemklemlichaam
Gegoten roestvast staal
Max. moment Mx
144
Max moment My
380
Max. moment Mz
380
Max. weerstand tegen verschuiven in onbelaste toestand
70
Torsietraagheidsmoment It
2680000
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
6890
Max. Kracht Fz totale as
6890
Max. Moment Mx totale as
144
Max. Moment Mijn totale as
380
Max. Moment Mz totale as
380
