Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
4.620,00E+03 mm4
Traagheidsmoment 2e graad ly
5.650,00E+03 mm4
Montagepositie
willekeurig
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur

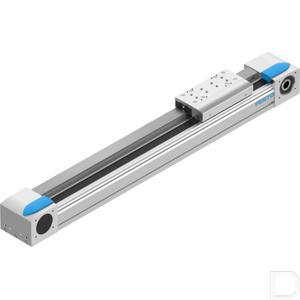

Elektromechanische lineaire as; Met tandriem
Inschakelduur
100%
EAN code
4052568268237
Effectieve diameter van het aandrijfrondsel (mm)
39,79
Constante invoer (mm/u)
125
Festo artikelnr.
3013366
Geleiding
Kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,93 kgcm2
Massatraagheidsmoment JL per kg werklast
3,96 kgcm2
Materiaal aandrijfeenheid cover
Gesmede aluminiumlegering / Geanodiseerd
Materiaal driver
Gesmede aluminiumlegering / Geanodiseerd
Materiaal eindkap
Gesmede aluminiumlegering / Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmede aluminiumlegering / Geanodiseerd
Materiaal katrollen
Hoog gelegeerd staal, roestvrij
Materiaal schuifeenheid
Gesmede aluminiumlegering / Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal tandriem
polychloroprene with glass cord and nylon coating
Materiaal tandriemspaninrichting
Stainless steel casting
Materiaal opmerking
Bevat LABS-stoffen ; Voldoet aan RoHS
Max. kracht Fy (N)
6.890
Max. kracht Fz (N)
6.890
Max. acceleratie (m/s2)
50
Max. voederkracht Fx (N)
800
Max. weerstand tegen stationair draaien (N)
70
Max. snelheid (m/sec.)
5
Max. koppel Mx (Nm)
144
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-120-600-TB-KF-0H-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Beschermingsgraad (IP)
IP40
Herhalingsnauwkeurigheid
±0,08 mm
Maat
120
Slagreserve (mm)
0
Tandriemsteek (mm)
5
Tandriem rek
0,13 %
Torsie traagheidsmoment (It)
2.680,00E+03 mm4
Gewicht (g)
20.000
Werkslag (mm)
600 mm
