Douane code
85.444.290
Land van oorsprong
BG
EAN code
4052568194147
Artikelnummer Festo
552254
Type

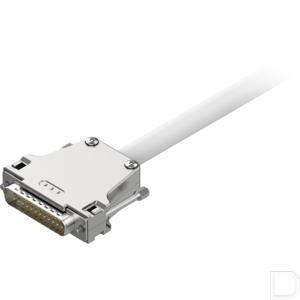

Stuurleiding NEBC
Omgevingstemperatuur
-30:80
Inbouwpositie
Willekeurig
Productgewicht
570
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Kabellengte
2.5
Beschermingsklasse
IP20
Omgevingstemperatuur bij flexibele kabelplaatsing
-5:80
Kabelmontage
5 x (2 x 0,25 mm²) + 16 x 0,25 mm²
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
0:30
Min. kabelbuigradius
220
Afscherming
ja
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Tolerantie kabeldiameter
± 0,2 mm
Elektrische aansluiting 1
Stekker recht, Sub-D, 25-polig
Elektrische aansluiting 2
Open einde, 26-aderig
Aansluitdoorsnede
0.25
Kabeleigenschap
Standaard
Stroombelastbaarheid bij 40°C
3.9
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Materiaal behuizing
Persgegoten zink, vernikkeld
Elektrische aansluiting 1, functie
Veldapparaatzijde
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, kabeluitgang
recht
Elektrische aansluiting 1, bouwvorm
Hoekig
Elektrische aansluiting 1, aansluittechniek
Sub-D
Elektrische aansluiting 1, aantal polen/aders
25
Elektrische aansluiting 1, gebruikte polen/aders
25
Elektrische aansluiting 1, aansluitschema
995643
Elektrische aansluiting 1, bevestigingstype
2x schroef 4-40 UNC
Elektrische aansluiting 2, functie
Besturingszijde
Elektrische aansluiting 2, aansluittype
Kabel
Elektrische aansluiting 2, aansluittechniek
Open einde
Elektrische aansluiting 2, aantal polen/aders
26
Elektrische aansluiting 2, bezette polen/aders
26
Kleur kabelmantel
Grijs
Adereinden
Draadeindhuls:Pinkabelschoen
Materiaal isolatiehuls
PVC
Materiaal kabelmantel
PVC
Materiaal steekcontacten
Koperlegering vertind:Vernikkeld en verguld
Nominale kabeldoorsnede
0.25
Kabeldiameter
10.8
Stroombelastbaarheid
3.9
Piekspanningsweerstand
0.8
Kabelaanduiding
Zonder houder voor tekstplaatjes
Buigradius, vaste kabelplaatsing
220
Informatie over beschermingsklasse
In gemonteerde toestand
