Douane code
85.371.091
Land van oorsprong
DE
EAN code
4052568215071
Artikelnummer Festo
567346
Type

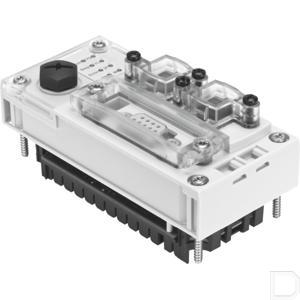

Stuurblok CPX
Omgevingstemperatuur
-5:50
Productgewicht
155
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Data-interface
RS232-interface:Sub-D, 9-polig, bus:9,6 ... 230,4 kBit/s:Galvanisch gescheiden
Bedieningselementen
Draaischakelaar voor RUN/stop
Overbrugging netuitval
10
Baudsnelheid
10/100 bit/s conform IEEE 802.3 (10BaseT) resp. 802.3u (100BaseTx)
LED-indicatie busspecifiek
TP: Link/Traffic
Led-indicatie productspecifiek
ERR: looptijdfout PLC:M: Modify/Forcen actief:PL: lastvoeding:PS: elektronica voeding, sensorvoeding:RUN: PLC-status:SF: systeemfout:STOP: PLC-status
Apparaatspecifieke diagnose
Kanaal- en modulegeoriënteerde diagnose:Onderspanning/kortsluitingsmodules:Diagnosegeheugen
Parametrering
CODESYS V2.3
Configuratie-ondersteuning
CODESYS V2.3
Extra functies
Diagnosefuncties:Communicatiefunctie RS232
Nominale bedrijfsspanning DC lastspanning
Zonder pneumatisch systeem: 18 ... 30V:24 V:met pneumatisch systeem type Midi/Maxi: 21,6 ... 26,4 V:Met pneumatisch systeem type CPA: 20,4 ... 26,4 V:met pneumatisch systeem type MPA: 18 ... 30 V
Protocol
CODESYS Level 2:EasyIP:Modbus TCP:TCP/IP
Ethernet-interface
RJ 45 (bus, 8-polig)
Programmageheugen
4 MB gebruikersprogramma
Bewerkingstijd
ca. 200 µs/1 k instructie
Merkteken
30 kB remanente gegevens:8 MB globaal datageheugen:Variabelenconcept CODESYS
Programmeersoftware
CODESYS provided by Festo V2.3
Programmeertaal
Conform IEC 61131-3:KOP:AWL:ST:FUP:AS:bijkomende CFC
Functiebouwstenen
CPX modulediagnose lezen:CPX diagnosestatus:CPX Diagnosetrace kopiëren:en andere
Instelling IP-adres
DHCP:via CODESYS:Via MMI
Ethernet-aansluitstekker
RJ45:Bus:8-polig
Ethernet, aantal
1
Ethernet, datatransmissiesnelheid
10/100 Mbit/s
Ethernet, ondersteunde protocollen
TCP/IP, EasyIP, Modbus TCP
Programmering, bedieningstaal
DE, EN
Programmering, ondersteuning bestandshandling
ja
CPU-gegevens
32 MB flash:32 MB RAM:Processor 400 MHz
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 85 mA
Afmetingen B x L x H
50 mm x 107 mm x 55 mm
Materiaal behuizing
PA-versterkt:PC
