Douane code
85.371.091
Land van oorsprong
DE
EAN code
4052568422394
Artikelnummer Festo
5266781

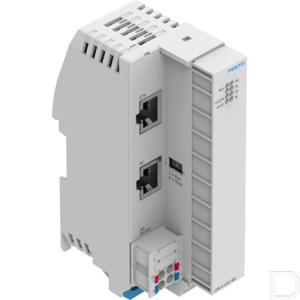

Type
Sturing CPX
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
145
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24V-sensorvoeding tegen 0V-sensorvoeding
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Bundeling kanaalalarmen:Diagnose onderspanning:Kanaalarme onderspanning:Proceswaardeweergave analoge modules
Systeemparameter
Diagnosegeheugen:Failsafe-reactie:Systeemstart
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Force mode:Modulestatus:Netwerkstatus Engineering poort 1:Netwerkstatus EtherCAT:Run:Spanningstoevoer elektronica/sensoren:Spanningstoevoer last:Systeemfout
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 65 mA
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Klemmenstrook
Spanningstoevoer, aansluittechniek
Veertrekklem
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995847
Spanningstoevoer, kabeldoorsnede
0.2:1.5
Spanningstoevoer, aanwijzing m.b.t. de kabeldoorsnede
0,2 - 2,5 mm² voor kabel flexibel zonder draadeindhuls
Spanningstoevoer, functie
Elektronica en sensoren
Spanningstoevoer, informatie aansluitingstype
> 4 A en UL 2x klemmenstrook voor spanningstoevoer
Ethernet-interface, aansluittype
Contactdoos
Ethernetinterface, aansluittechniek
RJ45
Ethernetinterface, aantal polen/aders
8
Ethernet-interface, overdrachtsnelheid
10 Mbit/s:100 Mbit/s
Ethernetinterface, functie
Diagnose
Ethernet-interface, protocol
EasyIP:Modbus TCP:OPC-UA:TCP/IP
Ethernet-interface, aansluitschema
995789
Veldbusinterface, aansluittype
Contactdoos
Veldbus-interface, aansluittechniek
RJ45
Veldbusinterface, aantal polen/aders
8
Veldbusinterface, protocol
EtherCAT:EtherCAT CoE:EtherCAT EoE:EtherCAT FoE:EtherCAT Master
Veldbus-interface, functie
Busaansluiting verder leidend
Veldbusinterface, aansluitbeeld
995789
Bedieningselementen
DIP-schakelaar voor RUN/STOP
Overbrugging netuitval
20
Configuratie-ondersteuning
CODESYS V3
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
CODESYS V3 met SoftMotion
Beveiliging tegen direct en indirect aanraken
PELV
Programmageheugen
12 MB gebruikersprogramma
Bewerkingstijd
ca. 200 µs/1 k instructie
Merkteken
120 kB remanente gegevens:Variabelenconcept CODESYS
Programmeersoftware
CODESYS provided by Festo
Functiebouwstenen
en andere:CPX-E modulediagnose lezen:CPX-E diagnosestatus:CPX-E diagnosetrace kopiëren
Instelling IP-adres
DHCP:via CODESYS
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
CPU-gegevens
128 MB RAM:Dual Core 650 MHz
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Max. aantal modules
10
Max. stroomtoevoer
8
Afmetingen B x L x H
42,2 mm x 76,5 mm x 125,8 mm
KC-kenteken
KC-EMC
Buffertijd realtimeklok
3
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Certificaat instantie van afgifte
UL E239998
