Douane code
85.371.091
Land van oorsprong
DE
EAN code
4052568421458
Artikelnummer Festo
5226780

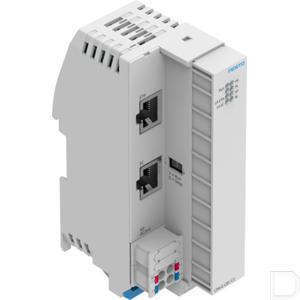

Type
Sturing CPX
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
145
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24V-sensorvoeding tegen 0V-sensorvoeding
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Bundeling kanaalalarmen:Diagnose onderspanning:Kanaalarme onderspanning:Proceswaardeweergave analoge modules
Systeemparameter
Diagnosegeheugen:Failsafe-reactie:Systeemstart
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Force mode:Modulestatus:Netwerkstatus Engineering poort 1:Netwerkstatus EtherCAT:Run:Spanningstoevoer elektronica/sensoren:Spanningstoevoer last:Systeemfout
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 65 mA
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Klemmenstrook
Spanningstoevoer, aansluittechniek
Veertrekklem
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995847
Spanningstoevoer, kabeldoorsnede
0.2:1.5
Spanningstoevoer, aanwijzing m.b.t. de kabeldoorsnede
0,2 - 2,5 mm² voor kabel flexibel zonder draadeindhuls
Spanningstoevoer, functie
Elektronica en sensoren
Spanningstoevoer, informatie aansluitingstype
> 4 A en UL 2x klemmenstrook voor spanningstoevoer
Ethernet-interface, aansluittype
Contactdoos
Ethernetinterface, aansluittechniek
RJ45
Ethernetinterface, aantal polen/aders
8
Ethernet-interface, overdrachtsnelheid
10 Mbit/s:100 Mbit/s
Ethernetinterface, functie
Diagnose
Ethernet-interface, protocol
EasyIP:Modbus TCP:OPC-UA:TCP/IP
Ethernet-interface, aansluitschema
995789
Veldbusinterface, aansluittype
Contactdoos
Veldbus-interface, aansluittechniek
RJ45
Veldbusinterface, aantal polen/aders
8
Veldbusinterface, protocol
EtherCAT:EtherCAT CoE:EtherCAT EoE:EtherCAT FoE:EtherCAT Master
Veldbus-interface, functie
Busaansluiting verder leidend
Veldbusinterface, aansluitbeeld
995789
Bedieningselementen
DIP-schakelaar voor RUN/STOP
Overbrugging netuitval
20
Configuratie-ondersteuning
CODESYS V3
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
CODESYS V3
Beveiliging tegen direct en indirect aanraken
PELV
Programmageheugen
12 MB gebruikersprogramma
Bewerkingstijd
ca. 200 µs/1 k instructie
Merkteken
120 kB remanente gegevens:Variabelenconcept CODESYS
Programmeersoftware
CODESYS provided by Festo
Functiebouwstenen
en andere:CPX-E modulediagnose lezen:CPX-E diagnosestatus:CPX-E diagnosetrace kopiëren
Instelling IP-adres
DHCP:via CODESYS
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
CPU-gegevens
128 MB RAM:Dual Core 650 MHz
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Max. aantal modules
10
Max. stroomtoevoer
8
Afmetingen B x L x H
42,2 mm x 76,5 mm x 125,8 mm
KC-kenteken
KC-EMC
Buffertijd realtimeklok
3
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Certificaat instantie van afgifte
UL E239998
