Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568295752
Artikelnummer Festo
8061486
Type

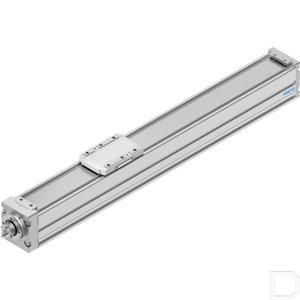

Spindelas ELGC
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
220
Gewichtstoeslag per 10 mm slag
36
Impactenergie in de eindposities
0.0005
Symbool
991211
Beschermingsklasse
IP40
Bouwgrootte
45
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. toerental
3600
Max. snelheid
0.6
Max. versnelling
15
Werkslag
300
Herhaalnauwkeurigheid
±0,015 mm
Max. radiaalkracht aan de aandrijfschacht
180
Interfacecode actuator
V32
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Nullast draaimoment bij maximale verplaatsingssnelheid
0.12
Nullast draaimoment bij minimale verplaatsingssnelheid
0.032
Afstand tussen sledeoppervlak en midden van de geleiding
42.8
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
3240
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
3240
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
20
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
17
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
17
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Slagreserve
0
Max. toevoerkracht Fx
100
Toevoerconstante
10
Massatraagheidsmoment JO
0.0082
Massatraagheidsmoment JH per meter slag
0.05056
Massatraagheidsmoment JL per kg nuttige last
0.02533
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Spindeldiameter
10
Spindelspoed
10
Max. kracht Fy
880
Max. kracht Fz
880
Oppervlaktemomenten 2e graad ly
140000
Oppervlaktemomenten 2e graad Iz
170000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
5.5
Max moment My
4.7
Max. moment Mz
4.7
Type spindel
Kogelomloopspindel
Torsietraagheidsmoment It
8500
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Persgegoten aluminium, gelakt
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Omkeerspeling
150
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
300
Max. Kracht Fz totale as
600
Max. Moment Mx totale as
5.5
Max. Moment Mijn totale as
4.7
Max. Moment Mz totale as
4.7
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
