Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568295684
Artikelnummer Festo
8061479
Type

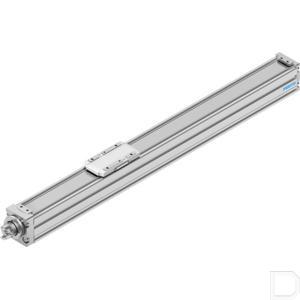

Spindelas ELGC
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
83.4
Gewichtstoeslag per 10 mm slag
18
Impactenergie in de eindposities
0.00025
Symbool
991211
Beschermingsklasse
IP40
Bouwgrootte
32
Inschakelduur
100%
Lagertemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. toerental
4500
Max. snelheid
0.6
Max. versnelling
15
Werkslag
300
Herhaalnauwkeurigheid
±0,015 mm
Max. radiaalkracht aan de aandrijfschacht
75
Interfacecode actuator
V25
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Nullast draaimoment bij maximale verplaatsingssnelheid
0.04
Nullast draaimoment bij minimale verplaatsingssnelheid
0.02
Afstand tussen sledeoppervlak en midden van de geleiding
31.4
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
1310
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
1310
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
5
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
4
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
4
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Slagreserve
0
Max. toevoerkracht Fx
40
Toevoerconstante
8
Massatraagheidsmoment JO
0.00274
Massatraagheidsmoment JH per meter slag
0.02218
Massatraagheidsmoment JL per kg nuttige last
0.016211
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Spindeldiameter
8
Spindelspoed
8
Max. kracht Fy
356
Max. kracht Fz
356
Oppervlaktemomenten 2e graad ly
38000
Oppervlaktemomenten 2e graad Iz
45000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
1.3
Max moment My
1.1
Max. moment Mz
1.1
Type spindel
Kogelomloopspindel
Torsietraagheidsmoment It
1700
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Persgegoten aluminium, gelakt
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Omkeerspeling
150
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
150
Max. Kracht Fz totale as
300
Max. Moment Mx totale as
1.3
Max. Moment Mijn totale as
1.1
Max. Moment Mz totale as
1.1
Informatie over impactenergie in de eindposities
Bij maximale snelheid van de referentieloop van 0,01 m/s
