Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268398
Artikelnummer Festo
3013537
Type

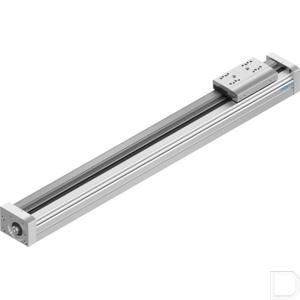

Spindelas EGC
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991211
Beschermingsklasse
IP40
Bouwgrootte
80
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
0.5
Max. versnelling
15
Werkslag
600
Herhaalnauwkeurigheid
±0,02 mm
Max. radiaalkracht aan de aandrijfschacht
250
LABS-conformiteit
VDMA24364-B2-L
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
11236
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
11236
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
133
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
357
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
357
Slagreserve
0
Max. toevoerkracht Fx
650
Toevoerconstante
10
Massatraagheidsmoment JH per meter slag
0.346
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal meenemer
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Spindeldiameter
15
Spindelspoed
10
Max. kracht Fy
3050
Max. kracht Fz
3050
Oppervlaktemomenten 2e graad ly
981000
Oppervlaktemomenten 2e graad Iz
1320000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
36
Max moment My
97
Max. moment Mz
97
Type spindel
Kogelomloopspindel
Torsietraagheidsmoment It
255000
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
3050
Max. Kracht Fz totale as
3050
Max. Moment Mx totale as
36
Max. Moment Mijn totale as
97
Max. Moment Mz totale as
97
