Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
981,00E+03 mm4
Traagheidsmoment 2e graad ly
1.320,00E+03 mm4
Montagepositie
Willekeurig
CE keurmerk
Willekeurig
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur

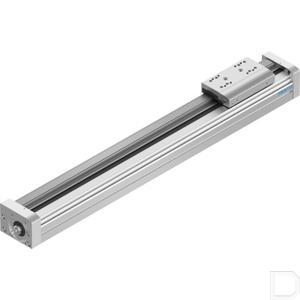

Elektromechanische lineaire as ; met recirculerende kogelomloopspil
Inschakelduur
100%
EAN code
4052568268459
Constante invoer (mm/u)
20
Festo artikelnr.
3013543
Geleiding
Recirculerende kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,346 kgcm2
Materiaal aandrijfeenheid cover
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal driver
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal eindkap
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal opmerking
RoHS conform
Max. kracht Fy (N)
3.050
Max. kracht Fz (N)
3.050
Max. radiale kracht op aandrijfas (N)
250
Max. acceleratie (m/s2)
15
Max. voederkracht Fx (N)
600
Max. snelheid (m/sec.)
1,5
Max. koppel Mx (Nm)
36
Motortype
Stappenmotor; Servomotor
OEM nummer
EGC-80-500-BS-20P-KF-0H-ML-GK
Eenheid
Per stuk
Beschermingsklasse
IP40
Herhalingsnauwkeurigheid
±0,02 mm
Maat
80
Spindel diameter (mm)
15
Spindel spil (mm)
20
Spindel type
Kogelomloopspil
Slagreserve (mm)
0
Torsie traagheidsmoment (It)
255,00E+03 mm4
Gewicht (g)
6.294
Werkslag (mm)
500 mm
