Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
981,00E+03 mm4
Traagheidsmoment 2e graad ly
1.320,00E+03 mm4
Montagepositie
willekeurig
CE keurmerk
willekeurig
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur

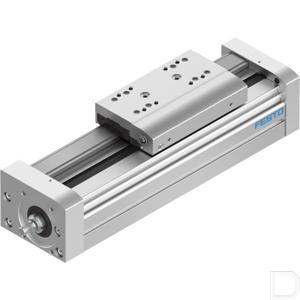

Elektromechanische lineaire as ; met recirculerende kogelomloopspil
Inschakelduur (%)
100%
EAN code
4052568268411
Constante invoer (mm/u)
20
Festo artikelnr.
3013539
Geleiding
Recirculerende kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
0,346 kgcm2
Materiaal driver
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal aandrijfeenheid cover
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal eindkap
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal opmerking
RoHS conform
Max. acceleratie (m/s2)
15
Max. voederkracht Fx (N)
600
Max. kracht Fy (N)
3.050
Max. kracht Fz (N)
3.050
Max. radiale kracht op aandrijfas (N)
250
Max. snelheid (m/sec.)
1,5
Max. koppel Mx (Nm)
36
Motortype
Stappenmotor; Servomotor
Eenheid
Per stuk
Beschermingsklasse
IP40
Herhalingsnauwkeurigheid
±0,02 mm
Spindel diameter (mm)
15
Spindel spil (mm)
20
Spindel type
Kogelomloopspil
Slagreserve (mm)
0
Origineel nummer
EGC-80-100-BS-20P-KF-0H-ML-GK
Gewicht
3.349
Maat
80
Torsie traagheidsmoment (It)
255,00E+03 mm4
Werkslag (mm)
100 mm
