Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268299
Artikelnummer Festo
3013389

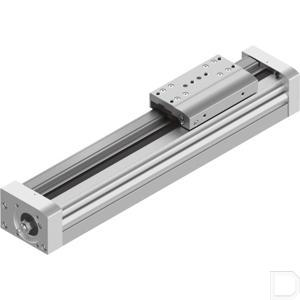

Type
Spindelas EGC
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991211
Beschermingsklasse
IP40
Bouwgrootte
70
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
0.5
Max. versnelling
15
Werkslag
200
Herhaalnauwkeurigheid
±0,02 mm
Max. radiaalkracht aan de aandrijfschacht
220
LABS-conformiteit
VDMA24364-B2-L
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
6815
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
6815
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
59
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
188
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
188
Slagreserve
0
Max. toevoerkracht Fx
400
Toevoerconstante
10
Massatraagheidsmoment JH per meter slag
0.142
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal meenemer
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Spindeldiameter
12
Spindelspoed
10
Max. kracht Fy
1850
Max. kracht Fz
1850
Oppervlaktemomenten 2e graad ly
419000
Oppervlaktemomenten 2e graad Iz
578000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
16
Max moment My
51
Max. moment Mz
51
Type spindel
Kogelomloopspindel
Torsietraagheidsmoment It
88000
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
1850
Max. Kracht Fz totale as
1850
Max. Moment Mx totale as
16
Max. Moment Mijn totale as
51
Max. Moment Mz totale as
51
