Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568268541
Artikelnummer Festo
3013577
Type

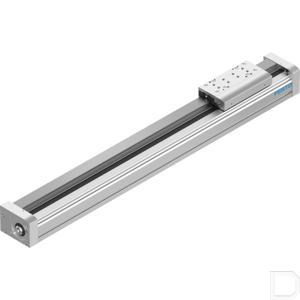

Spindelas EGC
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Symbool
991211
Beschermingsklasse
IP40
Bouwgrootte
120
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
0.6
Max. versnelling
15
Werkslag
800
Herhaalnauwkeurigheid
±0,02 mm
Max. radiaalkracht aan de aandrijfschacht
500
LABS-conformiteit
VDMA24364-B2-L
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
25383
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
25383
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
531
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
1400
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
1400
Slagreserve
0
Max. toevoerkracht Fx
1500
Toevoerconstante
10
Massatraagheidsmoment JH per meter slag
2.756
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering:Geanodiseerd
Materiaal meenemer
Aluminium kneedlegering:Geanodiseerd
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Spindeldiameter
25
Spindelspoed
10
Max. kracht Fy
6890
Max. kracht Fz
6890
Oppervlaktemomenten 2e graad ly
5010000
Oppervlaktemomenten 2e graad Iz
5820000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
144
Max moment My
380
Max. moment Mz
380
Type spindel
Kogelomloopspindel
Torsietraagheidsmoment It
1430000
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
6890
Max. Kracht Fz totale as
6890
Max. Moment Mx totale as
144
Max. Moment Mijn totale as
380
Max. Moment Mz totale as
380
