Omgevingstemperatuur bereik
-10°C <> +60°C
Traagheidsmoment 2e graad lx
5.010,00E+03 mm4
Traagheidsmoment 2e graad ly
5.820,00E+03 mm4
Montagepositie
willekeurig
CE keurmerk
willekeurig
Douane code
84.799.070
Land van oorsprong
DE
Ontwerp structuur

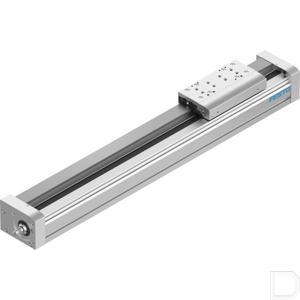

Elektromechanische lineaire as ; met recirculerende kogelomloopspil
Inschakelduur (%)
100%
EAN code
4052568268534
Constante invoer (mm/u)
10
Festo artikelnr.
3013576
Geleiding
Recirculerende kogelomloopgeleiding
Massatraagheidsmoment JH per meter slag
2,756 kgcm2
Materiaal driver
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal aandrijfeenheid cover
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal eindkap
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal geleiderail
Staal
Materiaal profiel
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid
Gesmeed Aluminiumlegering ; Geanodiseerd
Materiaal schuifeenheid geleiding
Staal
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal opmerking
RoHS conform
Max. acceleratie (m/s2)
15
Max. voederkracht Fx (N)
1.300
Max. kracht Fy (N)
6.890
Max. kracht Fz (N)
6.890
Max. radiale kracht op aandrijfas (N)
500
Max. snelheid (m/sec.)
0,75
Max. koppel Mx (Nm)
144
Motortype
Stappenmotor; Servomotor
Eenheid
Per stuk
Beschermingsklasse
IP40
Herhalingsnauwkeurigheid
±0,02 mm
Spindel diameter (mm)
25
Spindel spil (mm)
10
Spindel type
Kogelomloopspil
Slagreserve (mm)
0
Origineel nummer
EGC-120-600-BS-10P-KF-0H-ML-GK
Gewicht
20.000
Maat
120
Torsie traagheidsmoment (It)
1.430,00E+03 mm4
Werkslag (mm)
600 mm
