Douane code
76.090.000
Land van oorsprong
IN
EAN code
4052568018603
Artikelnummer Festo
3714
Type

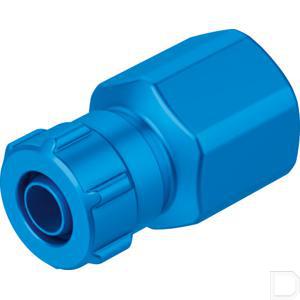

Snelschroefkoppeling ACK
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)
Nominale doorlaat
3.4
Pneumatische aansluiting 1
Inwendige schroefdraad G1/8
Pneumatische aansluiting 2
voor slang met buiten-Ø 6 mm:voor steeknippel met binnen-Ø 4 mm met moer
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Bouwvorm
Rechte vorm
Dichtingstype aan de schroefplug
Afdichtingsring
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Nominaal aanhaalmoment
3.5
Verpakkingsgrootte
10
Informatie over de bedrijfsdruk
Water: max. 0,6 MPa bij max. 50 °C
Materiaal afdichtingsring
PA-versterkt:TPE-U(PU)
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk:Water: G-schroefdraad alleen mogelijk met afdichtingsring type OL als extra toebehoren
Bedrijfsdruk van het volledige temperatuurbereik
-0.95:10
Bedrijfsdruk van het volledige temperatuurbereik
-0.095:1
Bedrijfsdruk van het volledige temperatuurbereik
-13.775:145
Materiaal schroefplug
Aluminium-kneedlegering, geanodiseerd
Materiaal wartelmoer
Aluminium-kneedlegering, geanodiseerd
