Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568250126
Artikelnummer Festo
1927030
Type

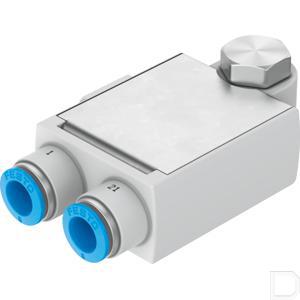

Smoorventiel met terugslagklep VFOF
Omgevingstemperatuur
-10:60
Bevestigingstype
Inschroefbaar
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.2:10
Mediumtemperatuur
-10:60
Productgewicht
73.9
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991958
Ventielfunctie
Smoring van de uitgaande luchtstroom
Bedieningswijze
manueel
Stuurdruk
2:10
Pneumatische aansluiting 1
QS-8
Pneumatische aansluiting 2
G1/4
Schakeltijd aan
8
Schakeltijd uit
11
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Bedieningstype gestuurde terugslagfunctie
pneumatisch
Manuele ontluchtingsfunctie
Schakelend
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Materiaal-informatie
RoHS conform
Zwenkbaarheid
360 deg/geen permanente zwenkbaarheid toegestaan
Aansluiting stuurlucht 21
QS-8
Instelelement
Binnenzeskant
LABS-conformiteit
VDMA24364-B1/B2-L
Normaal nominaal debiet in smoorrichting
590
Normaal nominaal debiet in terugslagrichting
310:540
Normaal nominaal debiet in terugslagrichting geactiveerd
315:540
Normaal nominaal debiet in terugslagrichting onbediend
310:540
Normaal debiet in smoorrichting 6 -> 0 bar
940
Normaal debiet in terugslagrichting 6 -> 0 bar bediend
830:1000
Normaal debiet in terugslagrichting 6 -> 0 bar onbediend
840:1000
Nominaal aanhaalmoment
10
Bedrijfsdruk
2.9:145
Stuurdruk psi
29:145
Toegestaan bedieningsmoment regelschroef
1
Bedrijfsdruk
0.02:1
Stuurdruk MPa
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Bedrijfsdruk van het volledige temperatuurbereik
0.2:10
Bedrijfsdruk van het volledige temperatuurbereik
0.02:1
Bedrijfsdruk van het volledige temperatuurbereik
2.9:145
Materiaal deksel
PBT
Materiaal behuizing
PBT
Materiaal afdichtingen
NBR
Materiaal huls
Aluminium kneedlegering
Materiaal holle schroef
Aluminium kneedlegering
Materiaal regelschroef
Messing
Materiaal demontagering
POM
Materiaal afdekking
ES-BE
