Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568301217
Artikelnummer Festo
8068749
Type

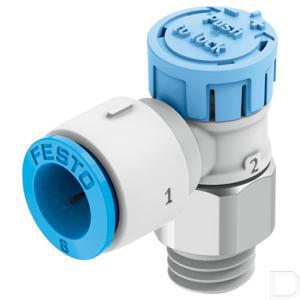

Smoorventiel met terugslagklep VFOE
Omgevingstemperatuur
-10:60
Bevestigingstype
Inschroefbaar
Inbouwpositie
Willekeurig
Mediumtemperatuur
-10:60
Productgewicht
9.5
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991453
Ventielfunctie
Toevoerlucht-smoor-terugslagfunctie
Bedieningswijze
manueel
Pneumatische aansluiting 1
QS-8
Pneumatische aansluiting 2
G1/8
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Materiaal-informatie
RoHS conform
Zwenkbaarheid
360 deg/geen permanente zwenkbaarheid toegestaan
Max. aanhaalmoment
6
Instelelement
Draaiknop met vergrendeling
Materiaal schroefbout
Staal, verzinkt
LABS-conformiteit
VDMA24364-zone III
Normaal nominaal debiet in smoorrichting
170
Normaal nominaal debiet in terugslagrichting
130:200
Normaal debiet in smoorrichting 6 -> 0 bar
270
Normaal debiet in terugslagrichting 6 -> 0 bar
320:390
Nominaal aanhaalmoment
5
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Sleutelbreedte
13
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Bedrijfsdruk van het volledige temperatuurbereik
0.2:10
Bedrijfsdruk van het volledige temperatuurbereik
0.02:1
Bedrijfsdruk van het volledige temperatuurbereik
2.9:145
Materiaal deksel
PBT
Materiaal dynamische afdichtingen
HNBR
Materiaal behuizing
PBT
Materiaal demontagering
PBT
Materiaal statische afdichtingen
NBR
