Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568043872
Artikelnummer Festo
193156
Type

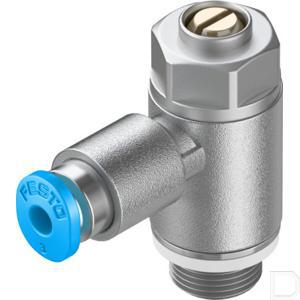

Smoorventiel met terugslagklep GRLZ
Omgevingstemperatuur
-10:60
Bevestigingstype
Inschroefbaar
Inbouwpositie
Willekeurig
Mediumtemperatuur
-10:60
Productgewicht
22
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991453
Ventielfunctie
Toevoerlucht-smoor-terugslagfunctie
Pneumatische aansluiting 1
QS-3
Pneumatische aansluiting 2
G1/8
Tolerantie t.o.v. het nominale aanhaalmoment
± 10 %
Materiaal-informatie
RoHS conform
Instelelement
Sleufschroef
LABS-conformiteit
VDMA24364-B1/B2-L
Normaal nominaal debiet in smoorrichting
130
Normaal nominaal debiet in terugslagrichting
100:130
Normaal debiet in smoorrichting 6 -> 0 bar
200
Normaal debiet in terugslagrichting 6 -> 0 bar
180:200
Nominaal aanhaalmoment
3
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Bedrijfsdruk van het volledige temperatuurbereik
0.2:10
Materiaal afdichtingen
NBR
Materiaal schroefplug
Aluminium kneedlegering
Materiaal zwenkaansluiting
Persgegoten zink:Gechromateerd
Materiaal regelschroef
Messing
Materiaal demontagering
POM
