Omgevingstemperatuur bereik
-10°C <> 60°C
Omgevingstemperatuur
-10 ... 60ºC
Montagepositie
willekeurig
Douane code
84.812.090
Aansluiting
QS, 3, M5
Aansluiting draad (mm)
5
Land van oorsprong
DE
EAN code
4052568045319
Festo artikelnr.
197576
Fabrikant productnaam

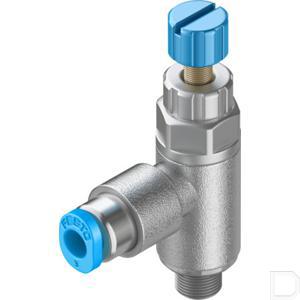

GRLA-M5-QS-3-RS-D
Materiaal schroefbout
Brass
Materiaal afdichtingen
NBR
Materiaal opmerking
RoHS conform
Gemiddelde temperatuur (°C)
-10 - 60 °C
Montage
Threaded
Nominaal aanhaalmoment (Nm)
0,8
Norm
Germanischer Lloyd
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkdruk totale temperatuur (bar)
0,2 - 10 bar
OEM nummer
GRLA-M5-QS-3-RS-D
Eenheid
Per stuk
Pneumatische aansluitpoort 1
QS-3
Pneumatische aansluitpoort 2
M5
Product gewicht
14
Materiaal stelschroef
High alloy steel, non-corrosive
Materiaal borgring
POM
Grootte B (mm)
8,9
Grootte D (mm)
5
Grootte D1 (mm)
3
Grootte H1 (mm)
18
Grootte L (mm)
31,3
Standaard doorstroomsnelheid in geblokkeerde richting: 6 -> 0 bar
150 - 170 l/min
Standaard doorstroomsnelheid in de richting van de debietcontrole: 6 -> 0 bar
145 l/min
Standaard doorstroomsnelheid in de richting van de stroomregeling
100 l/min
Standaard doorstroomsnelheid in terugslag richting
60 - 100 l/min
Ventiel functie
Eenrichtingsstroomregeling voor afvoerlucht
Gewicht (g)
14
Werkdruk (bar)
0,2 - 10 bar
Werkdruk min. max. (bar)
0,2 - 10
